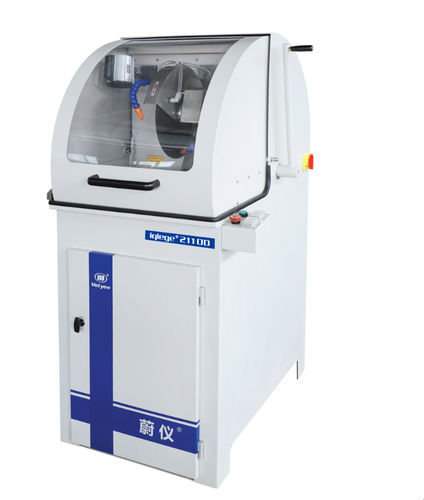

Máquina de corte de hoja rotativa iqiege® 2110D

para metalde tubosde metalografía

I. Resumen
El iqiege® 2110D es una máquina de corte metalográfico vertical de gran tamaño diseñada conforme a principios de seguridad y protección ambiental. Está destinada al corte de probetas de metales, rocas, cerámicas y otros materiales no metálicos para la preparación de muestras en análisis metalográficos y petrográficos. La máquina integra sistemas de corte, refrigeración, iluminación y limpieza, y es adecuada para la preparación de muestras en laboratorio.

II. Estructura
El equipo consta de un sistema de corte, un sistema de refrigeración, un sistema de iluminación y un sistema de limpieza/expulsión de virutas. La parte superior está cerrada por una cubierta protectora abatible con una gran ventana de observación y iluminación de alta intensidad para vigilar el proceso de corte. Una palanca de corte oscilante manual (lado derecho) facilita el manejo de piezas grandes. La mesa de trabajo ranurada en hierro fundido, junto con un tornillo de banco, sujeta piezas de geometría irregular. El depósito de refrigerante está en la base y cuenta con una malla filtrante para la recogida de virutas. Las medidas de seguridad incluyen un interruptor de seguridad tipo pórtico y una protección antideflagrante.

III. Principales especificaciones técnicas
Alimentación: Trifásica 380V/50Hz
Disco de corte: Φ350×2,5×32 mm
Velocidad de rotación: 2.300 rpm
Dimensiones de la mesa: 400 mm × 320 mm
Diámetro máximo de corte: Φ110 mm
Potencia de entrada: 4,4 kW
Potencia del motor de corte: 4 kW
Dimensiones exteriores (An×F×Al): 1050 mm × 1050 mm × 1660 mm
Peso neto: 400 kg

Características / especificaciones técnicas

• Modelo: iqiege® 2110D
• Aplicación: Corte de probetas de metales, rocas, cerámicas y otros materiales no metálicos para análisis metalográficos y petrográficos
• Tamaño del disco de corte: Φ350×2,5×32 mm
• Diámetro máximo de corte: Φ110 mm
• Velocidad de rotación: 2.300 rpm
• Potencia de entrada: 4,4 kW; Potencia del motor de corte: 4 kW
• Dimensiones de la mesa: 400 mm × 320 mm
• Dimensiones exteriores (An×F×Al): 1050 mm × 1050 mm × 1660 mm
• Peso neto: 400 kg
• Estructura: Bastidor en hierro fundido para soporte estable
• Seguridad: Interruptor de seguridad tipo pórtico y protección antideflagrante
• Refrigeración y evacuación de virutas: Depósito con malla filtrante, separador magnético y líquido de corte dedicado
• Operación: Mecanismo de corte de brazo oscilante manual con palanca de corte en el lado derecho
• Observación e iluminación: Gran ventana de observación e iluminación de alta intensidad
• Mesa de trabajo: Mesa ranurada en hierro fundido con tornillo de banco para piezas irregulares
