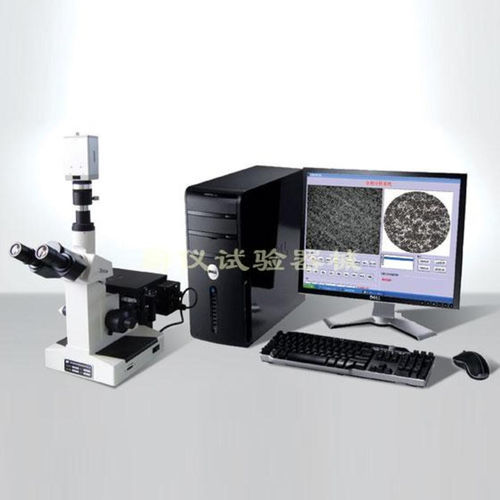

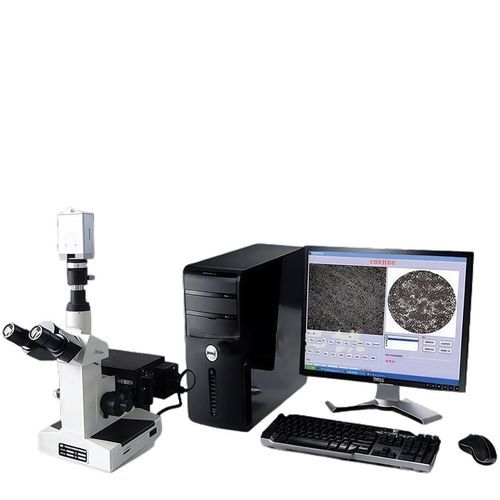

Sistema de análisis de imagen óptico JX

2D

Descripción general
El sistema de análisis de imágenes metalográficas ofrece flujos de trabajo de metalografía cuantitativa para laboratorios y control industrial. Desarrollado por expertos en ciencia de materiales, el software realiza procesamiento de imágenes en tiempo real, comparación automatizada, detección de defectos, clasificación, análisis estadístico y generación de informes ilustrados. La solución integra análisis de imagen avanzado con microscopía metalográfica para resultados rápidos y conformes a normas, y permite la personalización para materiales y criterios específicos. La interfaz del sistema está en chino y está diseñada para una capacitación rápida de los operadores y una adopción amplia.

Funciones principales

• Adquisición y almacenamiento de imágenes; edición de imágenes (recorte, rotación, anotaciones)
• Procesamiento de imágenes: mejora, filtrado, superposición y ensamblado
• Herramientas de medición completas: perímetro, área, porcentaje y decenas de métricas adicionales
• Medición y clasificación del tamaño de grano con extracción y reconstrucción de bordes de grano (monofásico y bifásico)
• Detección y clasificación de inclusiones no metálicas (sulfuros, óxidos, silicatos, etc.)
• Medición y clasificación de perlita, ferrita y tasa de esferoidización del grafito
• Medición de capas descarburadas/carburadas y del espesor de recubrimientos
• Medición de penetración y profundidad de fusión de soldaduras
• Medición de área de fases para aceros inoxidables ferríticos y austeníticos
• Atlas metalográfico integrado con cerca de 470 imágenes de materiales comunes; posibilidad de personalizar nuevas materias y criterios

Composición del sistema

• Software (entregado en CD)
• Protección hardware: dongle USB
• Cámara digital HD de 3 megapíxeles
• Interfaz de lente adaptadora 0,5×
• Escala micrométrica para imagen, graduación 0,01 mm

Entorno operativo (hardware)
Windows 7 (32/64 bits). Compatibilidad con Microsoft Office 2007/2010.

Requisitos mínimos del sistema

• CPU: Intel Core 2 2,8 GHz o superior
• Memoria: 2 GB o más
• USB: USB 2.0 o USB 3.0
• Pantalla: 19 pulgadas o más
• Unidad CD‑ROM

Especificaciones técnicas

• Análisis de imágenes metalográficas cuantitativo con comparación en tiempo real, inspección, clasificación, evaluación estadística e informes ilustrados
• Cumple normas nacionales e internacionales (GB, JB, YB, HB, QC, DL, DJ, ASTM, etc.)
• Amplias capacidades de medición: perímetro, área, porcentaje y muchas otras herramientas
• Extracción y reconstrucción automatizada de bordes de grano para clasificación precisa del tamaño de grano
• Detección y clasificación de inclusiones (sulfuros, óxidos, silicatos)
• Medición y clasificación de perlita, ferrita y esferoidización del grafito
• Funciones para medir capas descarburadas/carburadas, espesor de recubrimientos y penetración de soldadura
• Soporte de medición de área de fases para aceros inoxidables ferríticos y austeníticos
• Atlas integrado: ~470 micrografías de materiales; base de datos personalizable para nuevos materiales y normas
• Entrega con protección dongle USB, CD de software y hardware recomendado (cámara 3 MP, adaptador 0,5×, escala micrométrica 0,01 mm)
• Requisitos mínimos de PC: Intel Core 2 2,8 GHz+, 2 GB RAM, USB 2.0/3.0, pantalla 19"+, CD‑ROM
