Máquina de corte láser iqiege®7160S

de cuchillapara cerámicapara materiales compuestos

I. Descripción general

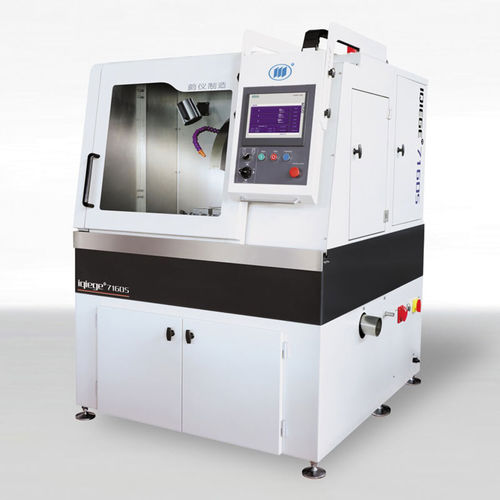

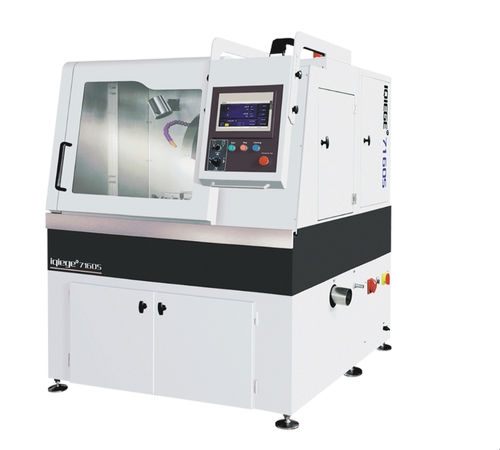

El IQIEGE 7160S es una máquina cortadora metalográfica automática de gran tamaño, diseñada para laboratorios de alto nivel y departamentos de control de calidad que manipulan piezas grandes o complejas. Integra un PLC Siemens con interfaz táctil y accionamientos con motores paso a paso de alta precisión para un control de avance preciso y funcionamiento fiable. Cuenta con una cámara de corte de 1.240 mm × 780 mm y un motor de 7,5 kW, lo que posibilita el corte de muestras metálicas y no metálicas de gran tamaño o alta dureza, como grandes fundiciones, componentes compuestos, cerámicas y muestras petrográficas.

El equipo incorpora una lógica de corte inteligente que ajusta automáticamente la velocidad de avance según la retroalimentación de corriente para minimizar desperdicios al tratar materiales costosos o difíciles de cortar. Dispone de una base de datos para almacenar hasta 10 conjuntos de parámetros que facilita el procesamiento por lotes y la repetibilidad.

II. Principales especificaciones técnicas
Método de corte: corte por picado, corte por empuje, corte interactivo
Método de avance: avance continuo, avance por pulsos
Velocidad de corte: 0,03–1 mm/s (paso de ajuste: 0,01)
Velocidad del husillo (variable): 500–2.300 rpm
Recorridos máximos: eje Z 220 mm; eje Y 200 mm; eje X 240 mm
Dimensiones de la cámara de corte: 1.240 mm × 780 mm
Diámetro máximo de corte: Φ160 mm
Potencia de corte: 7,5 kW
Alimentación: Trifásica 380V/50Hz
Dimensiones externas (L×A×H): 1.300 mm (1.675 mm con la puerta abierta) × 1.560 mm × 1.880 mm

Características / especificaciones

• Modelo: IQIEGE 7160S (iqiege®7160S)
• Control: PLC Siemens con interfaz hombre‑máquina táctil
• Accionamiento: motores paso a paso de alta precisión para control de avance
• Cámara de corte: ultra‑grande 1.240 mm × 780 mm adecuada para especímenes sobredimensionados
• Métodos de corte admitidos: corte por picado, corte por empuje, corte interactivo
• Modos de avance: avance continuo, avance por pulsos
• Rango de velocidad de corte: 0,03–1 mm/s (paso: 0,01)
• Velocidad del husillo (variable): 500–2.300 rpm
• Recorridos máximos: Z 220 mm; Y 200 mm; X 240 mm
• Diámetro máximo de corte: Φ160 mm
• Potencia de corte: 7,5 kW
• Requisito de alimentación: Trifásica 380V/50Hz
• Lógica de corte inteligente: ajuste automático de la velocidad de avance basado en retroalimentación de corriente para reducir desperdicios
• Almacenamiento de parámetros: base de datos para hasta 10 juegos de parámetros para soportar procesamiento por lotes
• Aplicación: para materiales metálicos y no metálicos (cerámica, petrográficos, composites); apto para muestreo de alta precisión de especímenes grandes, complejos o de alta dureza
• Dimensiones externas (L×A×H): 1.300 mm (1.675 mm con puerta abierta) × 1.560 mm × 1.880 mm
