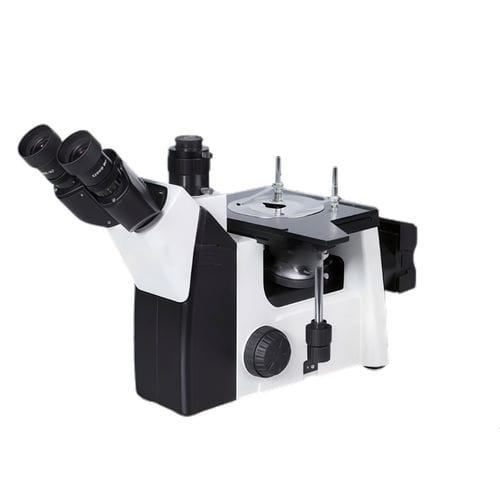

Microscopio metalográfico WY-C

para la investigaciónmetalúrgicode formación

Introducción del producto
El WY-C es un microscopio metalográfico invertido equipado con objetivos metalográficos profesionales de larga distancia de trabajo y oculares plan, que proporcionan imágenes de alta resolución, alto contraste y observación cómoda. Combina una estructura mecánica estable con un rendimiento de imagen superior. Con accesorios fotográficos y de vídeo adecuados, permite la captura y el almacenamiento de imágenes y su integración con un PC y software profesional de análisis metalográfico para análisis detallados. Es fácil de usar y se suministra con un conjunto completo de accesorios, adecuado para docencia, investigación, inspección de obleas semiconductoras, análisis mineralógico y mediciones de ingeniería de precisión.

Especificaciones técnicas
Sistema óptico: sistema de distancia finita con corrección de aberraciones cromáticas
Tubo de observación: cabeza trinocular con bisagra, inclinada 45°, ajuste bilateral ±5 dioptrías; distancia interpupilar 54–75 mm; relación fija binocular:trinocular 80%:20%
Oculares: ocular plan a gran campo de alto punto ocular PL10X/18mm; WF15X/13; WF20X/10mm
Objetivos metalográficos: objetivos plan-apocromáticos profesionales de larga distancia de trabajo: 5×, 10×, 20×, 50×, 100×
Convertidor: convertidores internos de cuatro y cinco posiciones
Mecanismo de enfoque: enfoque coaxial grosor-fino en posición baja; recorrido por revolución 38 mm; precisión de micrométrico 2 µm; mecanismo de ajuste de tensión
Platina: platina de traslación mecánica de tres niveles; plataforma 180 × 155 mm; recorrido 75 × 40 mm; placa de platina metálica con orificio central φ12 mm; operación mano derecha y mano izquierda
Sistema de iluminación: iluminación Köhler reflectante con diafragma de apertura variable y diafragma de campo ajustable en el centro; tensión amplia 90–240V; lámpara halógena 6V 30W (LED 3W opcional); intensidad ajustable continuamente
Polarización: polarizador y analizador extraíbles; porta-analizador giratorio 360°
Instalación fotográfica: tubo de extensión fotográfica con montura PK; ocular fotográfico 3.2×
Dispositivo de imagen: adaptador de cámara C-mount 0.5X/1.0X
Software: software profesional de análisis metalográfico

Características / datos técnicos

• Objetivos metalográficos profesionales y oculares plan para alta resolución y excelente calidad de imagen
• Configuración metalográfica invertida con diseño mecánico robusto y manejo intuitivo
• Cabezal trinocular articulado 45° con ajuste ±5 dioptrías y distancia interpupilar 54–75 mm
• Varios oculares gran campo de alto punto ocular disponibles (PL10X/18mm, WF15X/13, WF20X/10mm)
• Objetivos plan-apocromáticos de larga distancia de trabajo que cubren 5×–100×
• Convertidores internos de 4 y 5 posiciones para cambio objetivo rápido y repetible
• Enfoque coaxial en posición baja, macro/finos, recorrido grosero 38 mm por revolución, precisión fina 2 µm, ajuste de tensión
• Platina mecánica de tres niveles, recorrido 75 × 40 mm, plataforma 180 × 155 mm, orificio central φ12 mm
• Iluminación Köhler reflectante, admite 90–240V, halógeno 6V30W estándar u LED 3W opcional, intensidad regulable
• Componentes de polarización extraíbles; porta-analizador con rotación 360°
• Compatible con fotografía y captura de imagen (montura PK, ocular fotográfico 3.2×, adaptador C-mount 0.5X/1.0X)
• Incluye software profesional de análisis metalográfico para captura, almacenamiento y análisis de imágenes
