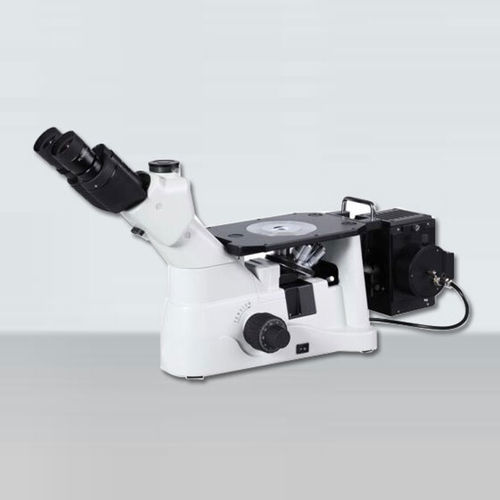

Microscopio metalográfico WY-E

metalúrgicopara inspección de materialpara metales

Introducción del producto
El microscopio metalográfico invertido WY-E incorpora un sistema óptico corregido para infinito con corrección de aberración cromática (CSIS), proporcionando una mejora de la calidad de imagen y la resolución para inspección metalográfica.

Características ópticas y de observación
Oculares plan de gran campo y alto punto ocular (PL10X/22 mm; PL15X/16 mm opcional) para un campo amplio y plano. Objetivos metalográficos de distancia de trabajo larga corregidos para infinito (opciones acromáticas y semi-apocromáticas) diseñados para operación sin portaobjetos. Cabezal trinocular articulado (45°) compatible con fotografía y vídeo, con ajuste de distancia interpupilar y dioptrías individuales. División de haz compatible con visión binocular completa y reparto 80%:20% binoculares:trinocular.

Enfoque, platina y mecánica
Mecanismo coaxial de enfoque grueso-fino en posición baja con ajuste de tensión del grueso. Desplazamiento por vuelta del enfoque grueso: 38 mm; ajuste fino por vuelta: 0,2 mm; precisión de enfoque: 0,002 mm. Platina fija 160 × 250 mm. Regla de desplazamiento mecánica coaxial de perfil bajo con carrera 120 × 78 mm. Opcionales: placas de platina metálicas con orificio central (Φ12 o Φ25) y placa de extensión de platina.

Iluminación, alimentación y fuente luminosa
Sistema de iluminación reflejada Köhler con diafragma de apertura variable y diafragma de campo ajustable centralmente. Fuente de alimentación adaptativa de amplio voltaje (90–240 V). Lámpara halógena 12 V, 50 W con brillo regulable continuamente y protección para alargar la vida útil de la lámpara.

Imagen, fotografía y medición
El cabezal trinocular articulado permite fotografía y vídeo. El sistema puede conectarse a un PC con software especializado para adquisición y análisis de imagen. Opciones fotográficas: tubo de extensión con montura PK y ocular fotográfico 3,2× opcional. Adaptadores de imagen: tubos adaptadores para cámara 0,5×, 1,0× y tipo C. Compatible con diversos micrómetros para tareas de medida.

Accesorios y dispositivos opcionales

• Torreta convertidora de 5 posiciones
• Kit de polarización: inserto polarizador y analizador giratorio (360°)
• Filtros de color: Φ32 mm Amarillo / Verde / Azul / Neutro
• Accesorios mecánicos opcionales: placa de extensión de platina, escala de desplazamiento coaxial de baja posición

Especificaciones técnicas (elementos clave)

• Sistema óptico: Sistema acromático corregido para infinito (CSIS)
• Tubo de observación: Cabezal trinocular articulado 45°; distancia interpupilar 54–75 mm; ajuste de dioptrías ±5 D; reparto del haz 100% binocular o 80%:20% binocular:trinocular
• Ocular: PL10X/22 mm alto punto ocular y gran campo; opcional PL15X/16 mm
• Objetivos: LMPL5X/0.15/WD10.8; LMPL10X/0.3/WD10; LMPL20X/0.45/WD4; LMPLFL50X/0.55/WD7.8; LMPLFL100X/0.80/WD2.1
• Convertidor: Torreta de 5 posiciones
• Enfoque: Coaxial grueso/ fino; grueso 38 mm/vuelta; fino 0,2 mm/vuelta; precisión 0,002 mm; ajuste de tensión incluido
• Platina: Fija 160 × 250 mm
• Opciones placa: Placa metálica (orificio central Φ12) / Placa metálica (orificio central Φ25) / Placa de extensión
• Regla móvil: Regla mecánica coaxial de perfil bajo, carrera 120 × 78 mm
• Iluminación reflejada: Iluminación Köhler; diafragma variable; diafragma de campo centrable; 90–240 V adaptativo; lámpara halógena 12 V 50 W
• Polarización: Inserciones polarizador/analizador, analizador giratorio 360°
• Filtros: Φ32 mm Amarillo/Verde/Azul/Neutro
• Fotografía: Tubo de extensión (montura PK); ocular fotográfico 3,2× opcional
• Adaptadores de imagen: 0,5× / 1,0× / tubo adaptador cámara tipo C
