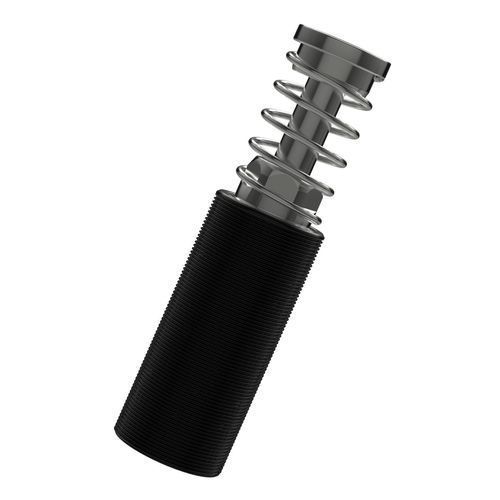

Amortiguador de choque KL

de fluidohidráulicomecánico

Resumen
El KL-Type de LEBEN es un amortiguador industrial hidráulico con retorno por resorte mecánico (COMPENSER®) diseñado para maquinaria ligera y instalaciones compactas. La serie KL incorpora un resorte de baja fuerza de retorno idóneo para aproximaciones a velocidad de arrastre y ofrece una arquitectura muy corta con alta resistencia al pandeo.

Aplicaciones

• Protección contra caídas de transpaletas en descenso no controlado
• Topes de emergencia para ejes lineales ante fallo de accionamiento o de freno
• Amortiguadores de seguridad para mesas elevadoras, unidades de elevación y dispositivos de elevación
• Absorción de impactos para grúas apiladoras y posiciones finales de polipastos
• Protección contra caídas de útiles de carga en almacenaje y tecnología de transporte
• Protección de bastidores, guías y mecanismos de elevación frente a impactos fuertes
• Tope final vertical para elevadores y estaciones de descenso; tope de emergencia para ejes verticales con espacio de instalación limitado

Diseño y funcionamiento
La varilla del pistón entra en la cámara de presión junto con el pistón. Durante el impacto, el medio de amortiguación fluye a través de las ranuras de control del tubo exterior a través del pistón hacia la cámara de compensación de volumen. El muelle de retorno se tensa y empuja la varilla del pistón a su posición inicial después del impacto mientras el medio retorna a la cámara de presión. El KL-Type emplea el medio de baja viscosidad COMPENSOL® y un retorno mecánico COMPENSER®.

Designaciones

• 1 Tapa de impacto
• 2 Varilla del pistón
• 3 Muelle de retorno
• 4 Guía
• 5 Cámara de compensación de volumen
• 6 Pistón
• 7 Cámara de presión
• 8 Tubo exterior con ranuras de control
• 9 Cierre del tubo

Accesorios / Opciones especiales

• Materiales específicos (p. ej. acero inoxidable) para entornos muy corrosivos o aplicaciones en la industria alimentaria
• Protección anticorrosiva según DIN EN ISO 12944 hasta la categoría de corrosividad C5M
• Elementos de montaje especiales (p. ej. roscas) según la geometría solicitada por el cliente
• Tapa de impacto especial bajo pedido para aplicaciones específicas

Especificaciones técnicas

• Denominación del producto: KL-Type (amortiguador compacto)
• Tipo de producto: amortiguador industrial hidráulico con retorno por resorte mecánico (COMPENSER®)
• Posición de montaje recomendada: vertical (otras posiciones bajo pedido)
• Baja fuerza de retorno
• Diseño muy corto
• Alta resistencia al pandeo
• Superficie: carcasa galvanizada (estándar) o pintada; varilla de pistón cromada en duro (estándar)
• Medio de amortiguación: COMPENSOL® (baja viscosidad)
• Montaje: brida (frontal/trasera), montaje sobre pie o sujeción por tuerca de bloqueo
• Fuerza de reacción: constante durante todo el recorrido o fuerza creciente en la zona frontal del recorrido (opcional)
• Tiempo de activación muy breve tras el impacto
• Rango de temperatura: -25 a +80 °C
• Conversión de energía hasta 20 kNm
