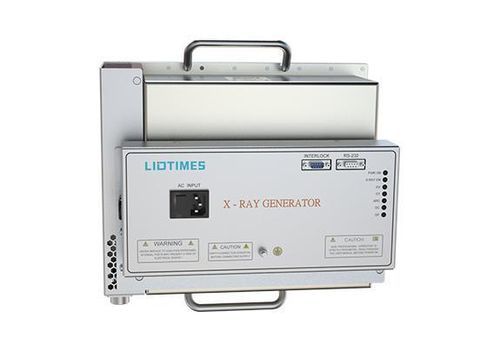

Fuente de rayos X portátil

Resumen del producto
El generador de rayos X 80 kV 210 W está diseñado para detección continua de cuerpos extraños y aplicaciones de inspección industrial. Un radiador externo de gran superficie y la refrigeración por aire forzado permiten un funcionamiento prolongado, mientras que el diseño interno reduce al mínimo las fugas de aceite. El control digital basado en DSP proporciona una regulación precisa de tensión y corriente y facilita la configuración de parámetros según los requisitos de la aplicación. El asa desmontable y el panel de control fijable permiten una instalación integrada o separada.

Características clave

• Configuración flexible: opciones de fuente digital o analógica según la aplicación.
• Instalación simplificada: un único conector DB9 y la toma de alimentación para un cableado sencillo.
• Diseñado para operación estable a largo plazo con múltiples circuitos de protección.
• Instalación integrada o separada: caja de control y cabezal de tubo compactos para montaje flexible.

Atributos destacados

• Control DSP
• Tamaño cúbico compacto
• Protecciones de seguridad mejoradas
• Mayor vida útil del tubo

Especificaciones
Rango de tensión de entrada: 180–240 Vac, 50/60 Hz
Rango de tensión de salida: 40–80 kV
Desviación de tensión en el tubo: ≤1,5% del valor ajustado
Ondulación de la tensión de salida: ondulación de baja frecuencia (<1 kHz) <0,5% (Pk–Pk) del voltaje nominal
Regulación de tensión de entrada: <0,1%
Regulación de carga: ≤0,1% (corriente de salida nominal, cuando la tensión varía de 40 kV a 80 kV)
Resolución de regulación de tensión: 0,1 kV
Corriente de emisión: 0,3–0,6 mA (potencia nominal 48 W)
Circuitos de protección: sobrecorriente, sobretensión, sobrehumedad, overpower, fallo de comunicación
Tamaño del foco: 0,8 mm (IEC-60336)
Certificaciones de seguridad: UL, CE
Modo de trabajo: operación continua o intermitente
Precalentamiento: precalentamiento automático configurable o manual
Rango de temperatura de funcionamiento: 0–40 °C
Rango de temperatura de almacenamiento: -20–60 °C
Humedad: ≤95% sin condensación
Dimensiones mecánicas (A×F×H): 346 × 169 × 148 mm
Peso: <16 kg
Filtración de radiación: 1,5 mm (vidrio) + 5 mm (aceite) (equivalente) + 1,5 mm (plástico)
Ángulo de ventana de radiación: haz en abanico 12 × 65° (equivalente)
Método de refrigeración: refrigeración por aire forzado

Especificaciones técnicas

• Rango de tensión de entrada: 180–240 Vac, 50/60 Hz
• Rango de tensión de salida: 40–80 kV; desviación ≤1,5% del valor ajustado
• Ondulación de salida: <0,5% (Pk–Pk) @ <1 kHz
• Regulación de tensión de entrada: <0,1%
• Regulación de carga: ≤0,1% en 40–80 kV
• Resolución de ajuste de tensión: 0,1 kV
• Corriente de emisión: 0,3–0,6 mA (potencia nominal 48 W)
• Protecciones: sobrecorriente, sobretensión, sobrehumedad, overpower, fallo de comunicación
• Foco: 0,8 mm (IEC-60336)
• Certificaciones: UL, CE
• Funcionamiento: continuo o intermitente
• Precalentamiento: configurable automático o manual
• Temperaturas: funcionamiento 0–40 °C; almacenamiento -20–60 °C; humedad ≤95% sin condensación
• Dimensiones (A×F×H): 346×169×148 mm; Peso: <16 kg
• Filtración y ventana: 1,5 mm vidrio + 5 mm aceite + 1,5 mm plástico (equivalente); haz en abanico 12×65
• Refrigeración: refrigeración por aire forzado
