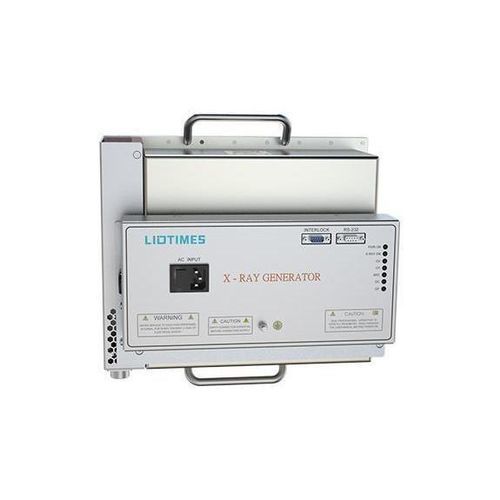

Fuente de rayos X portátil

Introducción
El radiador de gran superficie externo y el ventilador de refrigeración permiten una operación continua y prolongada en la detección de objetos extraños. El diseño estructural interno original minimiza las fugas de aceite. El control digital basado en DSP y las soluciones de circuito optimizadas permiten al operario ajustar parámetros según los requisitos de la aplicación y contribuyen a maximizar la vida útil del tubo de rayos X. El producto incluye un asa desmontable preinstalada y un panel fijo en la caja de control para una instalación flexible: integrada o separada.

Características clave

• Aplicación flexible: opciones de fuente de rayos X digital o analógica
• Operación simplificada: conector DB9 y un enchufe de alimentación para un cableado sencillo
• Alta estabilidad para operación continua a largo plazo
• Diseño integrado compacto: caja de control y cabeza combinadas para una instalación que ahorra espacio
• Control DSP para ajuste preciso de parámetros
• Tamaño cúbico reducido
• Protecciones de seguridad mejoradas
• Diseñado para larga vida útil

Especificaciones (tal como se indican)

• Salida: 80 kV, 160 W
• Tensión de entrada: 180–240 Vac, 50/60 Hz
• Rango/precisión de tensión de salida: 40–80 kV; error de tensión del tubo de rayos X ≤ 1,5% del valor ajustado
• Rizado de tensión: baja frecuencia (<1 kHz) <0,5% (Pk–Pk)
• Regulación de tensión de entrada: <0,1%
• Regulación de carga: ≤0,1% (corriente de salida nominal, cuando la tensión de salida cambia de 40 kV a 80 kV)
• Resolución de ajuste de tensión: 0,1 kV
• Corriente de emisión: 0,3–0,6 mA (potencia nominal 48 W)
• Protecciones: sobrecorriente, sobretensión, sobrehumedad, sobrepotencia, fallo de comunicación
• Tamaño del punto focal: 0,8 mm (IEC-60336)
• Aprobaciones: cumple las normas UL y CE
• Modo de funcionamiento: continuo o intermitente
• Precalentamiento: precalentamiento automático o manual configurable
• Temperatura de funcionamiento: 0–40 °C
• Temperatura de almacenamiento: -20–60 °C
• Refrigeración: refrigeración por aire forzado
• Filtración de radiación: 1,5 mm (vidrio) + 5 mm (equivalente en aceite) + 1,5 mm (plástico)
• Ángulo de la ventana de radiación: haz en abanico 12×65
