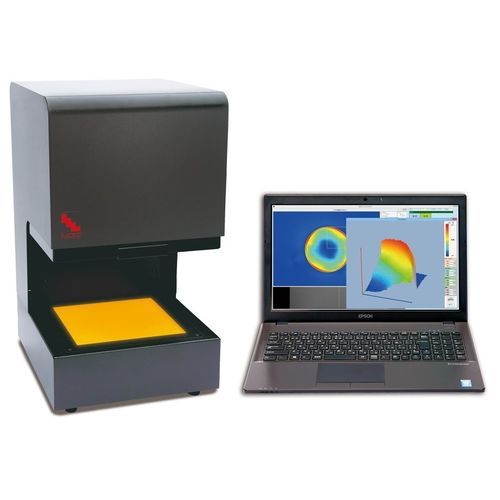

Polarímetro óptico LSM-9001NIR

automáticodigital

Resumen
Evalúa la distribución 2D de la tensión (retardación) en muestras de baja diferencia de fase, como obleas de semiconductores, vidrio coloreado y productos de resina acrílica coloreada. Capaz de evaluar hasta aprox. 50×50 mm en aproximadamente 1 minuto.

Nombre del modelo
Fully Automatic Strain Eye LSM-9001NIR

Método de inspección
Método de analizador rotatorio NIR

Características principales

• Medición totalmente automática: coloque la muestra y inicie la medición; los resultados se calculan a partir de las imágenes capturadas por la cámara integrada sin juicio subjetivo, reduciendo la carga del operador y la variabilidad de la medición.
• Permite medir tensiones, tensiones residuales y grietas en obleas de semiconductores y productos coloreados o transparentes difíciles de evaluar con polariscopios convencionales.
• Software de análisis completo: mapas de distribución 2D con gráficos de sección transversal, histogramas para áreas arbitrarias, visualización 3D, exportación CSV de resultados y almacenamiento de imágenes para análisis trazable.
• Fuente de luz LED de alta luminancia para larga vida útil y menor consumo energético, reduciendo costes de mantenimiento y operación.

Especificaciones

• Método de inspección: Método de analizador rotatorio NIR
• Rango de medición (aprox.): 0–150 nm (retardación)
• Tamaño del área de medición (aprox.): 50×50 mm
• Tiempo de medición: aprox. 1 minuto para 50×50 mm
• Espacio para colocación del objeto (altura): Máx. 160 mm
• Tamaño: W300 × D353 × H540 mm
• Peso: 22 kg
• Fuente de luz: LED de alta luminancia
• Fuente de alimentación: AC100–240V 50/60Hz; entrada DC 24V 1.6A
• Componentes: Unidad principal, PC, cables; Accesorio: cubierta de la unidad principal
• OS: Windows 10 Pro (64bit) Japonés/Inglés
