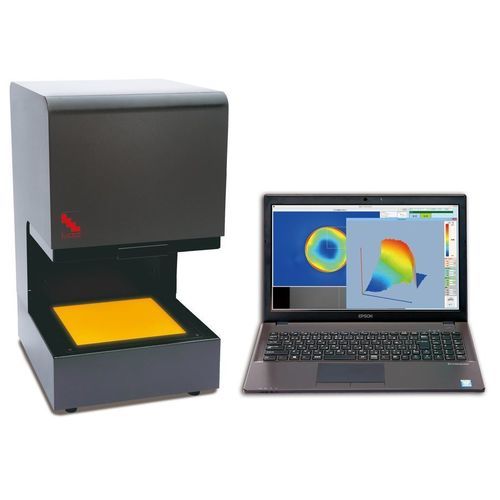

Polariscopio óptico LSM-9002LE

automáticodigitalde longitud de onda simple

Descripción general
El Fullauto StrainEye LSM-9002LE es un sistema de medición polarimétrica 2D totalmente automático que determina la retardación de fase y la dirección del eje lento en muestras transparentes con birrefringencia o deformación. Una CCD integrada captura toda el área de medición y el sistema calcula la retardación y la orientación del eje lento píxel a píxel, generando mapas objetivos y repetibles que se muestran de inmediato en el monitor. El flujo de trabajo automatizado elimina la rotación manual del analizador y el juicio visual requeridos por los métodos Senarmont convencionales.

Características clave y ventajas

• Operación totalmente automática: coloque la muestra sobre la placa polarizadora circular e inicie la medición sin rotación manual del analizador.
• Mapeo por píxel de retardación y dirección del eje lento en toda el área de detección de 205×205 mm (efectivo 1100×1100 píxeles).
• Elimina la variabilidad debida a la luminosidad y a la decisión del operador propia de los métodos visuales Senarmont y de los equipos semiautomáticos.
• Gran platina (205×205 mm) adecuada para muestras grandes o múltiples piezas pequeñas colocadas lado a lado.
• Conectividad a PC para guardar datos medidos y exportar imágenes; compatible con Windows 11 Pro (64 bits).
• Fuente de luz LED superluminiscente de alta luminancia para larga vida útil y bajo consumo.

Aplicaciones

• Análisis de tensiones y deformaciones en vidrio, plásticos y componentes ópticos.
• Control de calidad de películas poliméricas, materiales laminados y adhesivos.
• Inspección de pantallas, sustratos y piezas transparentes en I+D y producción.

Especificaciones

• Modelo: LSM-9002LE
• Dimensiones: W300 × D353 × H540 mm
• Peso: 19 kg
• Tamaño de la placa polarizadora circular / área de medida: W205 × D205 mm
• Altura de espacio de colocación de la muestra: 0–130 mm
• Longitud de onda/método de inspección: 590 nm
• Precisión repetida: σ = 1 nm
• Tamaño del área de medida: 205 × 205 mm
• Píxeles efectivos: 1100 × 1100
• Fuente de luz: LED superluminiscente de alta luminancia
• Alimentación: AC100–240V 50/60Hz; entrada DC 24V 1.6A
• Componentes suministrados: unidad principal, PC, cables
• Accesorios: adaptador AC/DC, cubierta de la unidad principal
• Compatibilidad OS: Windows 11 Pro (64 bits) Japanese / English
• Adicional: vídeos de demostración disponibles por el fabricante para la familia de productos Fullauto StrainEye.
