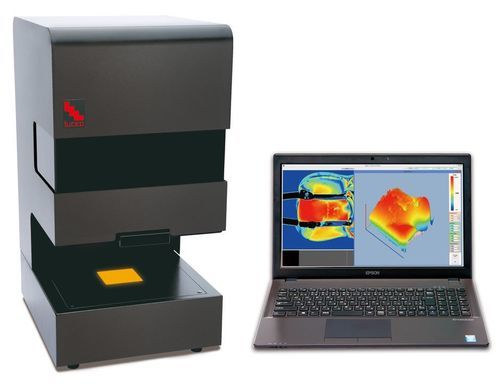

Polariscopio de longitud de onda simple LSM-9002S

ópticodigitalautomático

Descripción general
El Fullauto StrainEye LSM-9002S es un equipo de medida 2D totalmente automático de valores de retardación y dirección del eje lento en muestras transparentes que presentan tensión y birefringencia. Con zoom óptico 6× y una cámara CCD integrada que mide cada píxel del área de detección, el equipo ofrece visualizaciones 2D de retardación y eje lento para inspección y análisis rápidos.

Antecedentes y ventajas
El sistema sustituye observaciones manuales en polariscopio (método de Senarmont) y sistemas semi-automáticos, eliminando decisiones de brillo dependientes del operador y variaciones por habilidad. Midiendo píxel a píxel en todo el campo de detección en lugar de un único punto, proporciona resultados coherentes y reproducibles. El zoom 6× permite examinar muestras pequeñas con un área de medición configurable entre 60 × 60 mm y 10 × 10 mm.

Funcionamiento y características

• Operación totalmente automática: inicie la medición colocando la muestra sobre el polarizador.
• Medición 2D por píxel y visualización en pantalla de valores de retardación y dirección del eje lento en toda el área detectada.
• Área de medición variable: configurable entre 60 × 60 mm y 10 × 10 mm.
• Objetivo con zoom óptico 6× para imagen y medición de muestras pequeñas.
• Conectividad PC: guarde datos de medida e imágenes capturadas en PC para análisis y archivo.
• Fuente de luz: LED super-luminoso para larga vida útil y bajo consumo energético.

Software y compatibilidad
Componentes incluidos: unidad principal y PC. Los datos de medición y las imágenes son exportables al PC. Consulte las especificaciones para el entorno operativo requerido.

Especificaciones técnicas

• Tamaño: W300 × D353 × H580 mm
• Peso: 21 kg
• Tamaño de la placa polarizadora circular: W70 × D70 mm
• Altura del espacio para colocación de muestra: 0–70 mm
• Método de inspección: método de analizador giratorio
• Longitud de onda establecida: 590 nm
• Precisión de repetición: σ = 1 nm
• Tamaño del área de medición: Variable (60 × 60 ～ 10 × 10 mm)
• Píxeles efectivos: 1100 × 1100
• Otros: Fuente de luz: LED de alta luminancia
  Alimentación: AC 100–240 V 50/60 Hz; entrada DC 24 V 1.6 A, 38 W
  Componentes: Unidad principal, PC, cables
  Accesorios: Adaptador AC/DC, cubierta de la unidad principal
  SO: Windows 11 Pro (64-bit) Japanese/English
