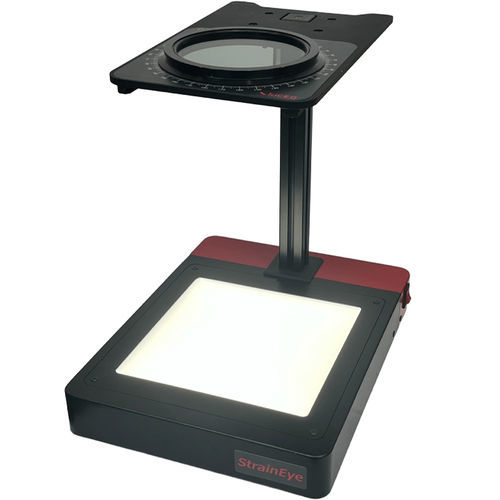

Polariscopio óptico LSM-8400LE

Descripción general
El LSM-8400LE es un analizador polariscópico diseñado para visualizar tensiones internas y birrefringencia en materiales transparentes de gran tamaño. Visualiza la distribución de tensiones mediante varios métodos de inspección por polarización y admite la inspección de componentes de gran superficie con un diámetro efectivo del analizador de φ200mm.

Aplicaciones

• Inspección de tensiones y birrefringencia en vidrio óptico
• Inspección de tensiones en tubos de vidrio y componentes cilíndricos
• Análisis de tensiones residuales en plásticos moldeados
• Detección de defectos en películas y recubrimientos
• Inspección de cristales y elementos ópticos de precisión

Métodos de inspección

• Método de Nicols cruzados
• Método de color de tinte sensible (sensitive tint)
• Método de Senarmont

Área de visualización
Diámetro efectivo del analizador: φ200mm
Dimensión efectiva del polarizador: W350×D350mm

Dimensiones y peso
W500×D550×H660mm
Peso: 26 kg

Alimentación
AC100–240V, 50/60Hz

Especificaciones técnicas

• Modelo: LSM-8400LE
• Serie: LSM-8000LE series
• Aplicaciones: Inspección de tensiones/birrefringencia en vidrio, tubos de vidrio, plásticos moldeados, películas y cristales
• Métodos de inspección: Nicols cruzados; Sensitive tint color; Senarmont
• Área de visualización — Analizador: φ200mm; Polarizador: W350×D350mm
• Dimensiones: W500×D550×H660mm; Peso: 26 kg
• Fuente de alimentación: AC100–240V 50/60Hz
