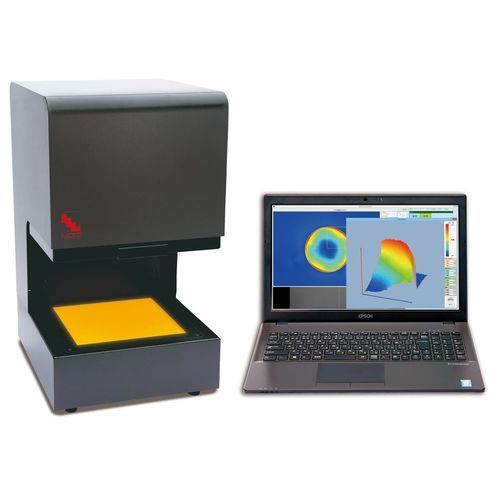

Polarímetro óptico LSM-9100WNIR Ver.2

automáticodigital

Resumen del producto
Evalúa en minutos mapas de distribución 2D de deformación de piezas de resina coloreada de hasta ⌀100 mm. El Fully Automatic Strain Eye LSM-9100WNIR VER.2 utiliza el método de polarización lineal NIR de 3 longitudes de onda y una cámara integrada para capturar los datos de medida y automatizar la evaluación; no se requiere juicio del operador durante la medición.

Características clave

• Medición totalmente automática: coloque la pieza y lance la medición; los resultados son capturados por la cámara integrada, reduciendo la carga del operario y los errores de medición.
• Permite inspeccionar deformaciones, tensiones residuales y fisuras en piezas de resina coloreada que son difíciles de evaluar con polariscopios convencionales.
• Herramientas de análisis de software: gráficos de secciones en mapas de distribución 2D, histogramas para áreas definidas por el usuario, visualización 3D de mapas 2D, exportación CSV de resultados y almacenamiento de imágenes para análisis.
• Fuente de luz LED de alta luminancia con larga vida útil y ahorro energético para reducir mantenimiento y costes operativos.

Especificaciones
Método de inspección: método de polarización lineal NIR de 3 longitudes de onda
Rango de medición (aprox.): 100～5,000 nm
Longitudes de onda de medida: 900～1,200 nm
Tamaño del área de medida: ⌀100 mm
Espacio de colocación (altura máxima): 160 mm
Píxeles efectivos: 550×550
Tamaño (A×P×H): 300×353×540 mm
Peso: 22 kg
Otros: Fuente de luz: LED de alta luminancia; Alimentación: AC 100–240 V 50/60 Hz; Entrada DC 24 V 1,6 A; Componentes: unidad principal, PC, cables; Accesorio: cubierta de la unidad principal; SO: Windows 10 (64 bits) Japonés/Inglés

Especificaciones técnicas

• Nombre del modelo: Fully Automatic Strain Eye LSM-9100WNIR VER.2
• Método de inspección: método de polarización lineal NIR de 3 longitudes de onda
• Rango de medición (aprox.): 100～5,000 nm
• Longitudes de onda de medida: 900～1,200 nm
• Diámetro del área de medida: 100 mm
• Altura máxima de la pieza (espacio de colocación): 160 mm
• Píxeles efectivos del sensor de imagen: 550 × 550
• Dimensiones totales (A×P×H): 300 × 353 × 540 mm
• Peso: 22 kg
• Fuente de luz: LED de alta luminancia (larga vida útil, ahorro de energía)
• Alimentación: AC 100–240 V 50/60 Hz; Entrada DC 24 V 1,6 A
• Componentes incluidos: unidad principal, PC, cables; Accesorio: cubierta de la unidad principal
• Compatibilidad SO: Windows 10 (64 bits), Japonés e Inglés
