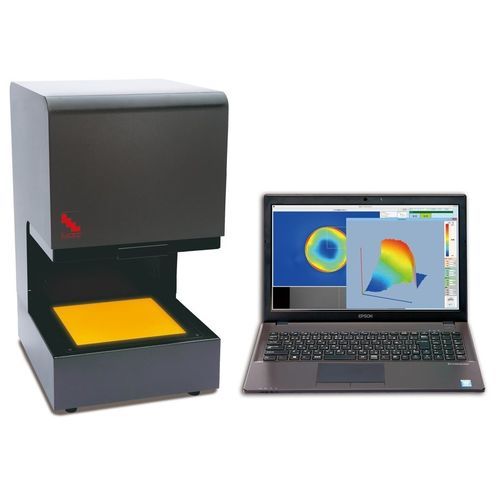

Polarímetro digital LSM-9100 series

ópticoautomáticode longitud de onda múltiple

Descripción del producto
Los polarímetros 2D totalmente automáticos LSM-9100W y LSM-9100WS miden pixel a pixel la retardación y la dirección del eje lento en toda el área de detección mediante una cámara CCD integrada. Se muestran las distribuciones 2D medidas y pueden guardarse en un PC conectado. La fuente de luz es un LED superluminiscente de alta luminosidad que ofrece larga vida útil y bajo consumo energético.

Características clave

• Medición totalmente automática por área (pixel) de la retardación y la dirección del eje lento en el campo de detección.
• Elimina la variabilidad dependiente del operador de los métodos visuales y no se limita a un pequeño punto de medición.
• LSM-9100W: área de medición ⌀150 mm para muestras grandes.
• LSM-9100WS: lente zoom 6× integrada para la ampliación óptica y medición precisa de muestras pequeñas.
• Método de medición: Método de Polarización Lineal RGB.
• Rango de longitudes de onda: 420–680 nm.
• Fuente de luz LED de alta luminosidad (superluminiscente) para menor mantenimiento y costes operativos.

Aplicaciones / ventajas

• Mapeo cuantitativo de retardación y dirección del eje lento para evaluación visual inmediata de la birefringencia y distribución de tensiones.
• Mejora la reproducibilidad de las mediciones frente a técnicas visuales subjetivas.
• Adecuado para mapeo de área y visualización 2D de birefringencia en materiales transparentes, control de procesos e investigación.

Especificaciones técnicas

• Tamaño: LSM-9100W: W300 × D353 × H540 mm; LSM-9100WS: W300 × D353 × H580 mm
• Peso: LSM-9100W: 22 kg; LSM-9100WS: 24 kg
• Espacio de colocación de la muestra (altura máxima): LSM-9100W: 160 mm; LSM-9100WS: 115 mm
• Rango medible (retardación): 0–3 000 nm
• Método de inspección: Método de Polarización Lineal RGB
• Longitud de onda de medición: 420–680 nm
• Área de medición: LSM-9100W: ⌀150 mm; LSM-9100WS: variable con zoom. Estándar: 60 × 60 a 10 × 10 mm. Opción: 30 × 30 a 5 × 5 mm (con lente de extensión ×2)
• Píxeles efectivos: 1100 × 1100
• Fuente de luz: LED de alta luminosidad (superluminiscente)
• Alimentación: AC 100–240 V 50/60 Hz; entrada DC 24 V 1,6 A
• Componentes: unidad principal, PC, cables; Accesorio: cubierta de la unidad principal
• Sistema operativo: Windows 10 (64 bits)
