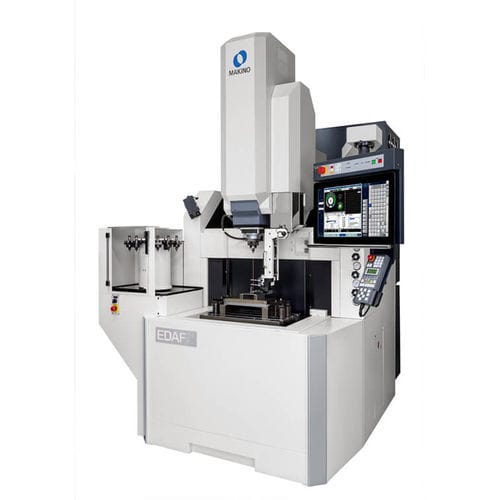

Máquina de electroerosión por penetración EDAF2

con cargadorde alta productividadde alta precisión

Resumen
La máquina de electroerosión por penetración EDAF2 combina un diseño de reducido espacio con capacidades de mecanizado precisas y gestión térmica avanzada. El depósito dieléctrico está integrado en la base y el enfriamiento líquido activo de las estructuras Y y Z mantiene la estabilidad dimensional durante ciclos prolongados.

Diseño y funcionamiento
La EDAF2 dispone de una mesa fija y un tanque de trabajo programable con movimiento ascendente/descendente para operar con flexibilidad. Esta configuración mejora el acceso del operario al tanque y facilita la integración de ATC y sistemas de automatización para ciclos prolongados sin supervisión. Las configuraciones opcionales table-down de 50 mm (2,0”) y 100 mm (4,0”) aumentan la profundidad del tanque cuando es necesario. Las medidas de seguridad del proceso incluyen un sistema de extinción integrado de serie y un sensor U/V que supervisa la presencia de llamas durante el mecanizado.

Tecnología de mecanizado y control
Los generadores propietarios Makino y las tecnologías de control de potencia adaptive garantizan una energía controlada para preservar la integridad superficial. Los modos de mecanizado dedicados — HyperCut, SuperSpark™ IV y ArcFree — cubren una amplia variedad de aplicaciones EDM. El sistema de control Hyper-i ofrece una interfaz intuitiva para programación, monitorización y optimización de la productividad.

Características clave

• Depósito dieléctrico integrado en la base para menor huella y mejor estabilidad térmica
• Enfriamiento líquido activo para los ejes Y y Z para estabilizar la temperatura
• Mesa fija con tanque programable ascendente/descendente para sujeción flexible
• Configuraciones table-down opcionales de 50 mm (2,0”) y 100 mm (4,0”)
• Acceso fácil al tanque para mejor ergonomía del operario y mantenimiento
• Integración sencilla de ATC y automatización para operación prolongada sin vigilancia
• Sistema de extinción integrado de serie y sensor U/V para la seguridad del proceso
• Generador propietario Makino y tecnologías de control de potencia adaptive
• Modos de mecanizado dedicados: HyperCut, SuperSpark™ IV, ArcFree
• Sistema de control Hyper-i para programación y monitorización

Especificaciones

• Mesa (métrico): 550 × 350 mm — X: 350 mm, Y: 250 mm, Z: 250 mm
• Peso máximo de la pieza (métrico): 500 kgs
• Tamaño del tanque (métrico): 700 × 500 × 300 mm
• Peso máximo del electrodo (métrico): 75 kgs


• Mesa (inglés): 21.65" × 13.78" — X: 13.78", Y: 9.8", Z: 9.8"
• Peso máximo de la pieza (inglés): 1,100 lbs
• Tamaño del tanque (inglés): 27.5" × 19.7" × 11.8"
• Peso máximo del electrodo (inglés): 165 lbs
• Tecnologías destacadas: generador propietario Makino, adaptive power control, HyperCut, SuperSpark™ IV, ArcFree, Hyper-i control
