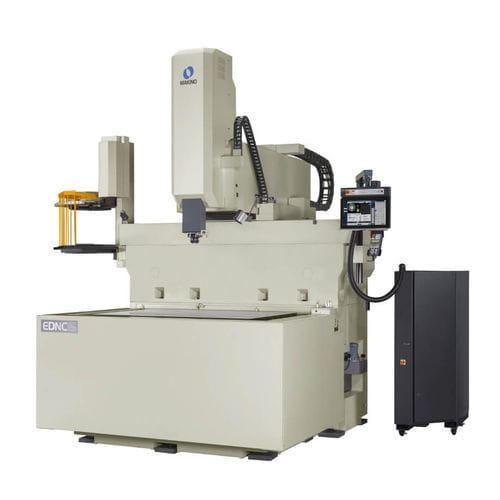

Máquina de electroerosión por penetración EDNC15

de alta velocidadde alta productividadCNC

Descripción general La EDNC15 es una electroerosionadora de platina diseñada para alojar piezas de trabajo grandes y pesadas a la vez que ofrece una precisión excepcional gracias a una robusta construcción de mesa de trabajo estacionaria y una estabilidad térmica mejorada. La máquina integra el depósito dieléctrico en la base de fundición para reducir el espacio ocupado y soportar piezas pesadas de hasta 10.000 kg. La EDNC15 ofrece opciones de ATC (cambiador automático de herramientas) para aumentar el tiempo de mecanizado sin supervisión y cuenta con un depósito de trabajo de subida y bajada programable en 4 lados para facilitar el acceso a la zona de trabajo y simplificar la integración de la automatización robótica. Tecnologías de control y EDM La EDNC15 incorpora el sistema de control Hyper-i de Makino con una intuitiva pantalla táctil gráfica de alta definición de 24". Hyper-i permite funciones avanzadas en la máquina, incluidos manuales de ayuda de EDM digitales integrados y la función de ayuda E-Tech Doctor. La máquina utiliza tecnologías de mecanizado avanzadas como SuperSpark™ IV e HyperCut para lograr tiempos de ciclo rápidos y una alta productividad. Destacados y opciones del producto

• Sistema ATC externo opcional (ATC situado fuera del depósito de trabajo para no imponer límites de carrera o procesamiento).
• Eje Z de alta velocidad HS-Rib opcional para reducir hasta un 60% los tiempos de mecanizado en detalles pequeños; incluye enfriador de bucle cerrado dedicado y eje Z de husillo de bolas refrigerado por núcleo que permite movimientos de salto de alta velocidad de hasta 20 m/min con 800 mm de recorrido.
• Cuba de trabajo de subida y bajada programable por 4 lados que simplifica la carga/descarga y la integración del robot.
• Depósito dieléctrico integrado en la fundición de la base para mejorar la estabilidad térmica y reducir el espacio ocupado.

Dispone de un sistema de enfriamiento de circuito cerrado Especificaciones técnicas (tabla - sistema métrico) Mesa: 2.000 x 1.000 mm X: 1.500 mm Y: 700 mm Z: 500 mm (800 mm) Avance rápido 5.000 mm/min Peso máximo de la pieza: 10.000 kg Capacidad ATC: 8, 16, 32 Tamaño del tanque: 2.500 x 1.400 x 800 mm Peso máximo del electrodo: 100 kg Amperaje máximo disponible 60A ~ 240A Especificaciones técnicas (tabla - Inglés) Mesa 78.7" x 39.4" X: 59.0" Y: 27.6" Z: 19.7" (31.5") Avance rápido: 197 ipm Peso máximo de la pieza de trabajo: 22,046 lbs Capacidad ATC: 8, 16, 32 Tamaño del depósito: 98,4" x 55,1" x 31,5 Peso máximo del electrodo: 220 lbs Amperaje máximo disponible: 60A ~ 240A Características / especificaciones técnicas

• Modelo: EDNC15
• Tipo de máquina: Electroerosión por penetración
• Tamaño de la mesa (métrico): 2,000 x 1,000 mm
• Tamaño de la mesa (imperial): 78.7" x 39,4"
• Carrera (métrica, mesa tech-spec): X 1.500 mm, Y 700 mm, Z 500 mm (opción: 800 mm)
• Carrera (imperial, párrafo): X 59,0", Y 27,6", Z 19,7" (opción: 31,5")
• Vuelta rápida: 5.000 mm/min (197 ipm)
• Peso máximo de la pieza: 10.000 kg (22.046 lbs)
• Opciones de capacidad de ATC: 8, 16, 32
• Tamaño del depósito (métrico): 2.500 x 1.400 x 800 mm
• Tamaño del depósito (imperial): 98.4" x 55.1" x 31.5"
• Peso máximo del electrodo: 100 kg (220 lbs)
• Amperaje máximo disponible: 60A - 240A
• Control: Control Makino Hyper-i con pantalla táctil de clase 24", manuales digitales EDM assist integrados y E-Tech Doctor
• Tecnologías EDM: SuperSpark™ IV, HyperCut
• Eje Z de alta velocidad HS-Rib opcional: movimientos de salto de hasta 20 m/min, recorrido de 800 mm, incluye enfriador de bucle cerrado y eje Z de husillo de bolas refrigerado por núcleo
• Depósito dieléctrico integrado en la fundición base para estabilidad térmica
