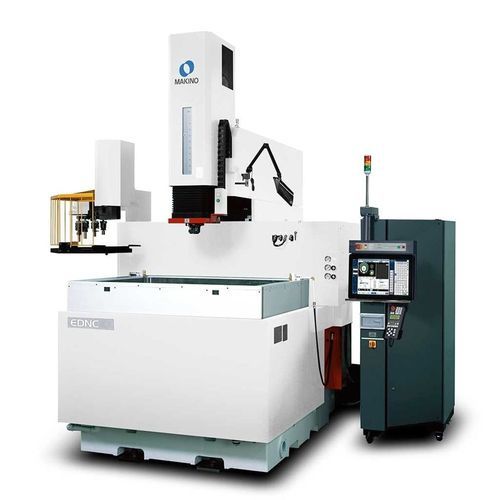

Máquina de electroerosión por penetración EDNC10

de alta precisiónde alta velocidadde precisión

Resumen El EDNC10 es una máquina de electroerosión por penetración (die-sinker) con mayor capacidad de recorrido en X/Y/Z, disponible en configuraciones de tanque estándar y tanque ancho. El tanque estándar admite piezas de hasta 1.500 x 1.100 mm (59,1" x 43,3"), mientras que la opción de tanque ancho permite piezas de hasta 2.000 x 1.100 mm (78,7" x 43,3"). Incorpora un tanque de trabajo elevable programable en tres lados y una mesa de trabajo fija para un acceso sin obstáculos. El depósito dieléctrico está integrado en la base para ahorrar espacio y mejorar la estabilidad térmica. La estructura robusta permite trabajar con piezas pesadas hasta 3.000 kg (6.614 lbs) con alta precisión.

Control y software El EDNC10 incluye el sistema de control Hyper-i, con pantalla táctil HD de gran tamaño, flujo gráfico optimizado e interfaz intuitiva. Funciones clave: HyperCut, SuperSpark™ IV, manuales digitales a bordo y E‑Tech Doctor para diagnosticar y optimizar procesos.

Opciones de rendimiento

• HS-Rib eje Z de alta velocidad: movimientos de salto hasta 20 m/min con 1,5G de aceleración y refrigeración del husillo de bolas para mejor control de profundidad y reducción de tiempos de mecanizado (hasta ~60% en algunas operaciones).
• Sistemas ATC (cambiador automático de herramientas) opcionales para aumentar la operación desatendida y aprovechar toda la carrera de la máquina.
• Configuraciones de tanque opcionales para aumentar la capacidad de pieza (estándar vs tanque ancho).

Diseño y capacidades

• Tanque elevable programable en tres lados para mejor accesibilidad.
• Mesa fija para rigidez y precisión.
• Depósito dieléctrico integrado en la base para mejorar la estabilidad térmica y reducir la ocupación de espacio.
• Capacidad para piezas pesadas hasta 3.000 kg (6.614 lbs).

Especificaciones técnicas

• Mesa / recorrido: Mesa 1.300 x 950 mm — X: 1.000 mm, Y: 600 mm, Z: 500 mm.
• Tamaño del tanque: Estándar 1.500 x 1.100 x 500 mm (59,1" x 43,3" x 19,7"); opción tanque ancho para piezas hasta 2.000 x 1.100 mm (78,7" x 43,3").
• Avance rápido: 5 m/min (197"/min).
• Peso máximo de la pieza: 3.000 kg (6.614 lbs).
• Capacidad ATC: 8 o 16 (configuraciones opcionales de cambiador automático).
• Peso máximo del electrodo: 100 kg (220 lbs).
• Amperaje disponible: 60 A – 240 A.
• Control: Hyper-i con HyperCut y SuperSpark™ IV; manuales digitales a bordo y E‑Tech Doctor; pantalla táctil HD de gran tamaño.
• Opción de alta velocidad: HS-Rib eje Z — movimientos de salto hasta 20 m/min con 1,5G; refrigeración del husillo de bolas para control térmico y precisión de profundidad.
