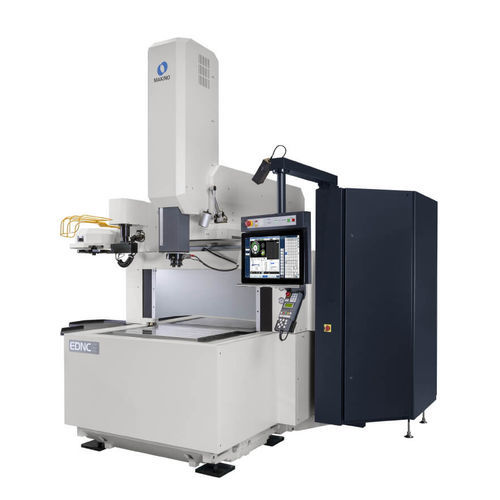

Máquina de electroerosión por penetración EDNC6

por penetraciónde alta velocidadcon cambiador de electrodos

Resumen
La EDNC6 es una máquina de electroerosión por penetración con recorridos X/Y/Z mayores y un depósito de trabajo ampliado respecto a la serie EDAF. La configuración estándar utiliza un depósito elevable y descendente programable en tres lados, situado por debajo del nivel de la mesa, para piezas de hasta 1.000 × 750 mm (39” × 29”). La opción de depósito ancho con puerta frontal programable admite piezas de hasta 1.400 × 900 mm (55” × 35”). El diseño facilita el acceso a la zona de trabajo y a la mesa fija para ajustes más rápidos y una supervisión del proceso más sencilla. El depósito dieléctrico está integrado en la base para mejorar la estabilidad térmica y reducir la ocupación de suelo.

Características
Control: sistema Hyper-i con tecnologías HyperCut y SuperSpark™ IV. Interfaz: pantalla táctil HD de gran tamaño con menús gráficos y manuales digitales integrados. Soporte: funciones de ayuda E-Tech Doctor y sistema de e-learning para referencia del operario. Opciones: cambiador automático de herramientas (ATC) montado fuera del depósito para conservar la carrera completa de la máquina. Mecánica: configuración de eje Z HS-Rib disponible con husillo de bolas refrigerado por núcleo para reducir tiempos de desbaste en detalles pequeños de electrodo; movimiento de salto hasta 20 m/min con aceleración 1,5G.

Especificaciones técnicas (tabla resumen)
Mesa: 800 x 550 mm
X: 650 mm Y: 450 mm Z: 350 mm (opción 500 mm)
Avance rápido: 5.000 mm/min
Peso máximo de la pieza: 1.500 kg
Capacidad ATC: 16 o 32 herramientas
Tamaño del depósito: 1.100 x 750 x 450 mm (opción depósito ancho admite hasta 1.400 x 900 mm)
Peso máximo de electrodo: 100 kg
Amperaje disponible máximo: 60 A a 240 A

Características / especificaciones técnicas

• Dimensiones de la mesa (métrico): 800 x 550 mm
• Recorridos (métrico): X = 650 mm; Y = 450 mm; Z = 350 mm (opción 500 mm)
• Avance rápido: 5.000 mm/min (197 ipm)
• Peso máximo de la pieza: 1.500 kg (3.307 lbs)
• Capacidad ATC (cambiador automático de herramientas): 16 o 32 herramientas
• Tamaño del depósito (métrico): 1.100 x 750 x 450 mm (opción depósito ancho admite hasta 1.400 x 900 mm)
• Peso máximo de electrodo: 100 kg (220 lbs)
• Amperaje disponible máximo: 60 A a 240 A
• Sistema de control: Hyper-i con HyperCut y SuperSpark™ IV; manuales digitales integrados, ayuda E-Tech Doctor y e-learning
• Opción Z HS-Rib: movimiento de salto hasta 20 m/min, aceleración 1,5G, husillo de bolas refrigerado por núcleo
• Depósito dieléctrico integrado en la base para mejorar la estabilidad térmica
