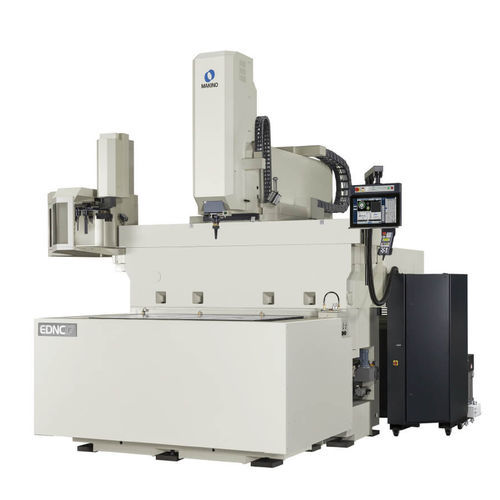

Máquina de electroerosión por penetración EDNC17

SEDMde alta precisiónde alta velocidad

Descripción general
El Makino EDNC17 es una máquina de electroerosión por penetración (EDM) diseñada para piezas de utillaje y moldes de gran tamaño, con recorridos X/Y ampliados y una amplia zona de tanque. Combina una mesa de trabajo fija y un depósito dieléctrico integrado en la base para reducir la huella y mejorar la estabilidad térmica, lo que asegura precisión constante. El tanque con elevación programable en 4 lados facilita el acceso para carga/descarga de piezas grandes y reduce los requisitos de automatización. La máquina admite piezas de hasta 10.000 kg o de hasta 2.500 × 1.600 mm.

Eje Z, ATC y rendimiento de trabajo
El EDNC17 emplea el eje Z de alta velocidad HS-Rib de Makino, con velocidades de salto de hasta 20 m/min y aceleración de 1,0G, adecuado para detalles de electrodos tipo nervadura y capaz de reducir significativamente los tiempos de ciclo. El eje Z incorpora tornillo de bolas refrigerado internamente con un circuito de refrigeración cerrado dedicado para mantener la precisión de profundidad a lo largo de los 800 mm de recorrido. Hay opciones de cambio automático de herramientas (ATC) (8, 16, 32) montadas fuera del tanque para no limitar las carreras ni la capacidad de procesamiento.

Control y tecnologías de generador
Configurado con las tecnologías de generador SuperSpark IV y HyperCut y con el control Hyper-i de Makino, el EDNC17 presenta una interfaz gráfica en una pantalla táctil de alta definición de clase 24" con funcionamiento intuitivo similar a un dispositivo inteligente. El sistema incluye soporte en máquina como manuales digitales EDM Assist, tutoriales en vídeo y la función E-Tech Doctor para ajustar gráficamente las condiciones de mecanizado.

Especificaciones técnicas (métrico)
Mesa: 2.000 x 1.350 mm; X: 1.700 mm Y: 1.150 mm Z: 800 mm
Rapidez: 5.000 mm/min
Peso máximo pieza: 10.000 kg
Capacidad ATC: 8, 16, 32
Tamaño del tanque: 2.500 x 1.600 x 800 mm
Peso máximo electrodo: 100 kg
Amperaje máximo disponible: 60A ~ 240A

Especificaciones técnicas (imperial)
Mesa: 78.7" x 53.2"; X: 66.9" Y: 45.3" Z: 31.5"
Rapidez: 197 ipm
Peso máximo pieza: 22,046 lbs
Capacidad ATC: 8, 16, 32
Tamaño del tanque: 98.4" x 63.0" x 31.5"
Peso máximo electrodo: 220 lbs
Amperaje máximo disponible: 60A ~ 240A

Características clave / datos técnicos

• Modelo: EDNC17
• Fabricante / Marca: Makino
• Mesa (métrico): 2.000 x 1.350 mm
• Mesa (imperial): 78.7" x 53.2"
• Recorrido eje X: 1.700 mm (66.9")
• Recorrido eje Y: 1.150 mm (45.3")
• Recorrido eje Z: 800 mm (31.5")
• Rapidez: 5.000 mm/min (197 ipm)
• Peso máximo pieza: 10.000 kg (22,046 lbs)
• Tamaño de tanque: 2.500 x 1.600 x 800 mm (98.4" x 63.0" x 31.5")
• Peso máximo electrodo: 100 kg (220 lbs)
• Opciones capacidad ATC: 8, 16, 32 (externas al tanque)
• Amperaje máximo disponible: 60A ~ 240A
• Eje Z: HS-Rib alta velocidad, velocidades de salto hasta 20 m/min, aceleración 1,0G
• Recorrido del eje Z: 800 mm (31.5") con tornillo de bolas refrigerado internamente y circuito de refrigeración cerrado dedicado
• Generadores: SuperSpark IV y HyperCut
• Control: sistema Hyper-i con pantalla táctil 24" HD, manuales digitales EDM Assist, tutoriales vídeo y herramientas E-Tech Doctor
• Diseño: mesa estacionaria, depósito dieléctrico integrado en la base para mayor estabilidad térmica
• Capacidad de pieza (ejemplos): piezas hasta 22,000 lbs o tan grandes como 2.500 x 1.600 mm
