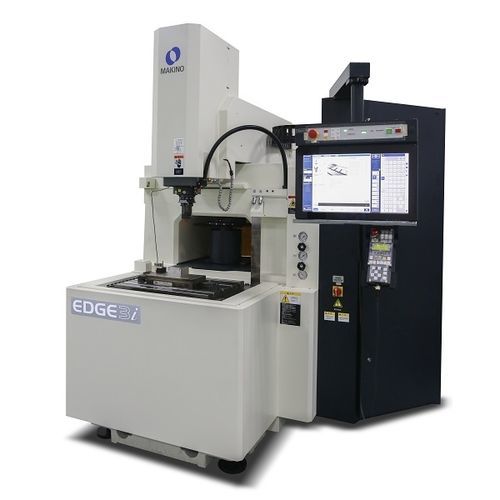

Máquina de electroerosión por penetración EDGE3i

de precisiónCNC

Resumen
La EDGE3i, máquina de electroerosión por enfonjado (sinker EDM), ofrece acceso abierto y sin obstrucciones a la zona de trabajo mediante un tanque de trabajo elevable programable en cuatro caras y una mesa fija que garantiza precisión repetible y fiable en operaciones de EDM por enfonjado.

Diseño y ocupación de espacio
Reducción de espacio gracias a la integración del depósito dieléctrico en la base fundida, eliminando tanques externos. Incluye enfriador dieléctrico de serie. El sistema ATC (Automatic Tool Change) se integra internamente bajo la estructura X/Y para optimizar procesos y permitir funcionamiento prolongado sin supervisión.

Interfaz de operador y control
Equipada con el control Makino Hyper-i: pantalla táctil HD de 24" con manejo intuitivo similar a un smartphone. Soportes integrados: E-Tech Doctor interactivo para ajustar condiciones de quemado, vídeos instructivos accesibles desde el control y una Handbox portátil avanzada con pantalla LED y paro de emergencia.

Procesos y tecnologías de rendimiento
La serie EDGEi incorpora tecnologías avanzadas para mejorar el acabado y la calidad de arista: modos de generador SuperSurface y SuperEdge para acabados uniformes y calidad metalúrgica; Makino IES (Intelligent Expert System) y SuperSpark4 para control adaptativo de potencia y salto, estabilizando la descarga EDM, minimizando el desgaste del electrodo y optimizando tiempos de ciclo y precisión.

Aplicaciones
Diseñada para aplicaciones versátiles de EDM por enfonjado que requieren precisión repetible, menor ocupación de espacio, operación desatendida eficiente y control estricto de la calidad superficial y de aristas en utillajes y moldes.

Especificaciones técnicas

• Tamaño de mesa (métrico): 600 x 450 mm — Recorridos (métrico): X: 450 mm, Y: 300 mm, Z: 320 mm
• Avance rápido (métrico): 5.000 mm/min
• Peso máximo de la pieza: 800 kg
• Capacidad ATC: 5, 8, 16
• Tamaño del tanque: 800 x 550 x 350 mm
• Tanque abatible: Sí
• Peso máximo del electrodo: 50 kg
• Amperaje máximo disponible: 80 A
• Tamaño de mesa (imperial): 23.6" x 17.7" — Recorridos (imperial): X: 17.7", Y: 11.8", Z: 12.6"
• Avance rápido (imperial): 197 ipm
• Peso máximo pieza (imperial): 1,764 lbs
• Peso máximo electrodo (imperial): 110 lbs
