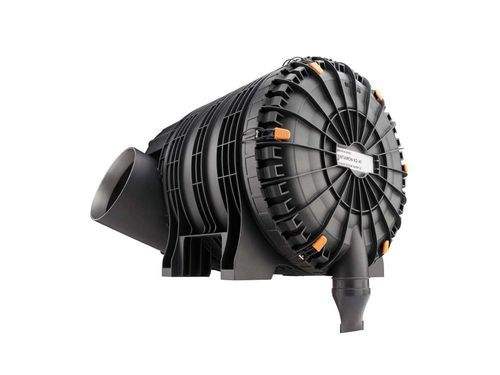

Unidad de filtrado de partículas ENTARON XD/MD

con cartucho filtrantede cartuchode aire

Descripción general
La gama ENTARON XD/MD de MANN+HUMMEL son limpiadores de aire en plástico con entrada de aire cruda tangencial, diseñados para aplicaciones móviles e industriales exigentes. La serie conserva características probadas de Europiclon y NLG e incorpora mejoras de diseño y funcionalidad: ENTARON MD ofrece una variante de etapa única con muy baja caída de presión inicial, y ENTARON XD proporciona separación en dos etapas para entornos con altas cargas de polvo.

Beneficios del producto

• Protección del motor elevada gracias a eficiencias de separación inicial y final superiores
• Fiabilidad mejorada mediante elementos filtrantes con un nuevo sistema de sellado
• Reducción de peso (~10 %) frente a soluciones metálicas/híbridas convencionales por la carcasa de plástico reforzado con fibra de vidrio
• Sistema modular y variable para una adaptación flexible a la instalación
• Cambio de elemento sin herramientas gracias a los cierres de confort para un mantenimiento rápido

Detalles potentes
Carcasa robusta
Las carcasas ENTARON XD y MD están fabricadas en plástico reforzado con fibra de vidrio y nervaduras de refuerzo para cumplir requisitos mecánicos extremos y mejorar la resistencia a la corrosión. La carcasa de tres piezas tiene su sección principal soldada a la entrada de aire cruda para permitir una orientación flexible de la entrada/soporte. La salida de aire limpio está reforzada con un anillo metálico que permite pares de apriete de abrazaderas de hasta 5 N·m, asegurando un acople de conductos seguro.

Detalles inteligentes
Los cierres de confort incluyen elementos de manejo codificados por color y lengüetas de encaje que evitan interferencias durante la extracción/instalación de la tapa. La carcasa integra una conexión para un interruptor o indicador de servicio y ofrece opciones de montaje integradas con orificios pasantes (estándar) e insertos roscados (bajo petición) para una instalación rápida y fiable.

Elementos filtrantes de alto rendimiento
Los elementos ENTARON XD/MD están diseñados para robustez y larga vida útil:

• Nuevo sistema de sellado para un cierre fiable de los elementos contra la carcasa
• Tubos centrales reforzados en plástico para la estabilidad del elemento (no aplicable a ENTARON XD/MD 40)
• Nuevo medio filtrante con mayor robustez y vida útil prolongada
• Tecnología de cordón de pegamento que fija la parte superior de los pliegues para mantener la integridad en servicio
• El elemento de seguridad va roscado a la carcasa para evitar su extracción accidental durante el mantenimiento
• Disponibles versiones opcionales de elementos principales y secundarios para cubrir distintas necesidades de resistencia al flujo/eficiencia de separación

Características técnicas

• Tipo de funcionamiento: Dos etapas (ENTARON XD) / Una etapa (ENTARON MD) / Combinación con pre-separador externo (MD con DualSpin XT)
• Campo de aplicación: Aplicaciones móviles con altas cargas de polvo (XD) y aplicaciones estacionarias con baja carga (MD)
• Rango de caudal volumétrico: 7–40 m³/min (XD), 20–40 m³/min (MD)
• Eficiencia de pre-separación: 87 % (XD con válvula de descarga de polvo), hasta 92 % (XD con barrido), 80 % (MD con DualSpin XT), >89 % (MD con barrido)
• Eficiencia final: >99,99 % (XD), >99,97 % (MD)
• Descarga de polvo: Válvula de descarga de polvo u opciones de barrido
• Instalación: Instalación vertical y horizontal posible (depende de la posición de la válvula de descarga)
• Concepto de servicio: Acceso frontal con cierres de confort; cambio de elemento sin herramientas
• Protección adicional contra entrada de agua: ENTARON XD 14–28 bajo petición, ENTARON XD 40 estándar

Detalles adicionales

• Sistema modular para adaptar flexiblemente a las restricciones de instalación
• La alta eficiencia de pre-separación de ENTARON XD a menudo elimina la necesidad de un pre-separador externo en aplicaciones con mucho polvo
• Opciones disponibles para elementos secundarios y variantes para diferentes necesidades de resistencia al flujo / eficiencia de separación

Especificaciones / Datos técnicos

• Carcasa: Plástico reforzado con fibra de vidrio, construcción en tres partes, sección principal soldada a la entrada de aire cruda, salida de aire limpio reforzada con anillo metálico (par de apriete de abrazaderas hasta 5 N·m)
• Elementos filtrantes: Nuevo sistema de sellado, tubos centrales reforzados excepto XD/MD 40, tecnología de cordón de pegamento, elemento de seguridad roscado a la carcasa
• Mantenimiento: Acceso frontal, cierres de confort, cambio de elemento sin herramientas
• Aplicaciones: Equipos móviles (máquinas de construcción, cosechadoras, grúas, compresores) y máquinas estacionarias / grupos electrógenos según variante
