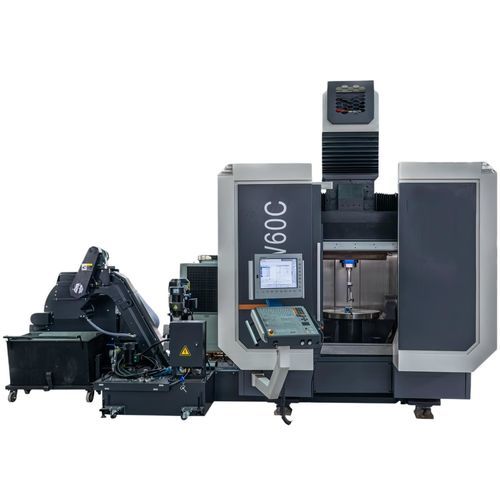

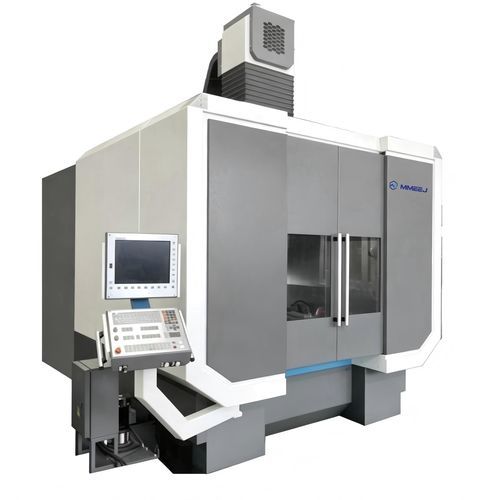

Centro de mecanizado CNC 5 ejes SVW seriesverticalHSK A-63SK40
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- vertical
- Nariz del husillo
- HSK A-63, SK40, HSK-A 100, HSK-T63, HSK-T100
- Número de herramientas
- 30 herramientas
- Otras características
- de gran velocidad
- Carrera X
460 mm, 800 mm, 1.250 mm
(18,11 in, 31,5 in, 49,21 in)- Carrera Y
600 mm, 800 mm, 1.300 mm
(23,62 in, 31,5 in, 51,18 in)- Carrera Z
400 mm, 600 mm, 800 mm
(15,75 in, 23,62 in, 31,5 in)- Velocidad de rotación
10.000 rpm, 12.000 rpm, 18.000 rpm, 30.000 rpm
(62.832 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1, 188.496 rad.min-1)- Potencia
Máx.: 54 kW
(73,42 hp)Mín.: 10 kW
(13,6 hp)- Velocidad de avance del eje X
Máx.: 20.000 mm/min
(13,12 in/s)Mín.: 20 mm/min
(0,01 in/s)- Velocidad de avance del eje Y
Máx.: 20.000 mm/min
(13,12 in/s)Mín.: 20 mm/min
(0,01 in/s)- Velocidad de avance del eje Z
Máx.: 20.000 mm/min
(13,12 in/s)Mín.: 20 mm/min
(0,01 in/s)- Carga máxima de la mesa
500 kg, 850 kg, 2.000 kg, 2.500 kg
(1.102 lb, 1.874 lb, 4.409 lb, 5.512 lb)- Peso de la herramienta (máx.)
6 kg, 8 kg, 10 kg, 25 kg
(13,2 lb, 17,6 lb, 22 lb, 55,1 lb)- Precisión de colocación
0,006 mm
(0,00024 in)- Repetibilidad
0,004 mm
(0,00016 in)- Peso total
10 t, 16 t, 35 t
(11,02 us ton, 17,64 us ton, 38,58 us ton)- Longitud total
4.000 mm, 5.400 mm, 6.900 mm
(157,5 in, 212,6 in, 271,7 in)- Anchura total
3.800 mm, 4.500 mm, 5.300 mm
(149,6 in, 177,2 in, 208,7 in)- Altura total
3.200 mm, 3.500 mm, 3.900 mm
(126 in, 137,8 in, 153,5 in)
Descripción
Descripción general
La serie SVW es un centro de mecanizado vertical de cinco ejes con bancada giratoria tipo cuna A/C, husillo eléctrico de alta velocidad y componentes de precisión importados. Permite el mecanizado completo en una sola sujeción de piezas complejas y de gran tamaño; las altas velocidades de desplazamiento rápido reducen los tiempos sin corte y favorecen una mayor productividad.
Especificaciones principales
Aplicaciones
Opciones y configuraciones
Información de pedido
La serie SVW es un centro de mecanizado vertical de cinco ejes con bancada giratoria tipo cuna A/C, husillo eléctrico de alta velocidad y componentes de precisión importados. Permite el mecanizado completo en una sola sujeción de piezas complejas y de gran tamaño; las altas velocidades de desplazamiento rápido reducen los tiempos sin corte y favorecen una mayor productividad.
Especificaciones principales
- Serie y modelos: SVW series (SVW60C, SVW60C-F, SVW80C, SVW80C-F, SVW125A, SVW125A-F)
- Diámetros de bancada: φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200 (según modelo)
- Carga máxima de la bancada: desde ≤500 kg hasta 2500 kg según modelo
- Dimensiones máximas de la pieza (Ø×H): hasta 1360×700 mm según modelo
- Recorridos X/Y/Z: de 460/600/400 mm hasta 1250/1300/800 mm (según modelo)
- Oscilación eje A: hasta ±140°; rotación eje C: 360°
- Avance de corte: 20–20.000 mm/min (algunas versiones limitadas a 10.000 mm/min)
- Desplazamiento rápido (X/Y/Z): hasta 60.000 mm/min (según modelo)
- Opciones de husillo: múltiples configuraciones de velocidad y potencia (ej. hasta 30.000 rpm; potencias hasta 45/54 kW)
- Conos de husillo: HSK-A63, HSK-T63, SK40 (724 taper), HSK-A100, HSK-T100
- Revólver/almacén de herramientas (opcional): normalmente 30 herramientas (algunas variantes 40); cambio por brazo robotizado
- Control numérico (opcional): Heidenhain TNC640
- Potencia total máquina: ~88–109 kVA; peso aproximado: ~10 t a ~35 t según modelo
Aplicaciones
- Adecuado para aeroespacial, automoción, moldes y matrices, energía, maquinaria pesada y fabricación de equipos de precisión
- Indicado para mecanizar geometrías complejas en 5 caras, superficies libres y piezas grandes en una sola sujeción
Opciones y configuraciones
- Diversas configuraciones de husillo (velocidad/potencia) y opciones de cono según requisitos de corte
- Capacidades de almacén de herramientas y cambiador robotizado opcionales
- Opciones de control (Heidenhain TNC640) y sistemas auxiliares: refrigeración, transportadores de virutas y fijaciones
Información de pedido
- Indicar la referencia de modelo deseada (SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F) y las opciones al solicitar cotización
- Contactar con el proveedor para configuración detallada, requisitos de instalación (alimentación/fundación) y plazos de entrega
