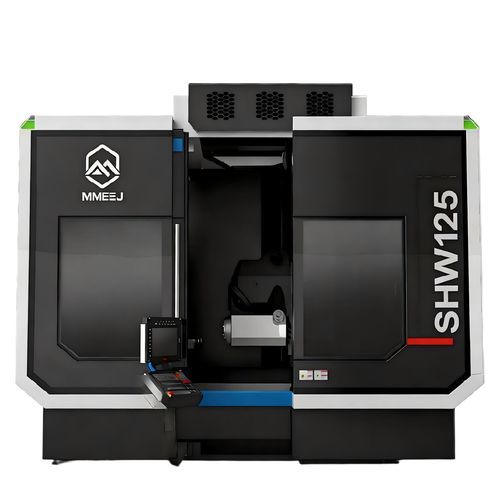

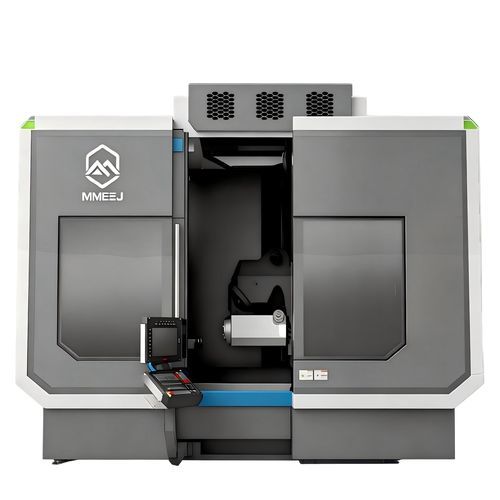

Centro de mecanizado CNC 5 ejes SHW seriesuniversalcon mesa rotativaSK50
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 5 ejes
- Orientación del husillo
- universal
- Estructura
- con mesa rotativa
- Nariz del husillo
- HSK-A 100, SK50
- Otras características
- de alta velocidad, de gran velocidad
- Carrera X
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Carrera Y
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Carrera Z
1.000 mm, 1.400 mm, 1.700 mm
(39,37 in, 55,12 in, 66,93 in)- Velocidad de rotación
Mín.: 0 rpm
(0 rad.min-1)Máx.: 10.000 rpm
(62.832 rad.min-1)- Potencia
35 kW, 43 kW, 52,4 kW, 54 kW, 75 kW
(47,59 hp, 58,46 hp, 71,24 hp, 73,42 hp, 101,97 hp)- Velocidad de avance del eje X
Mín.: 20 mm/min
(0,01 in/s)Máx.: 20.000 mm/min
(13,12 in/s)- Velocidad de avance del eje Y
Mín.: 20 mm/min
(0,01 in/s)Máx.: 20.000 mm/min
(13,12 in/s)- Velocidad de avance del eje Z
Mín.: 20 mm/min
(0,01 in/s)Máx.: 20.000 mm/min
(13,12 in/s)- Carga máxima de la mesa
2.000 kg, 4.000 kg, 6.000 kg
(4.409 lb, 8.818 lb, 13.228 lb)- Precisión de colocación
0,006 mm
(0,00024 in)- Repetibilidad
0,004 mm
(0,00016 in)- Peso total
20 t, 40 t, 50 t
(22,05 us ton, 44,09 us ton, 55,12 us ton)- Longitud total
5.300 mm, 5.500 mm, 7.000 mm, 9.600 mm
(208,7 in, 216,5 in, 275,6 in, 378 in)- Anchura total
5.200 mm, 6.300 mm, 6.800 mm, 8.000 mm
(204,7 in, 248 in, 267,7 in, 315 in)- Altura total
3.600 mm, 3.700 mm, 4.000 mm, 5.300 mm
(141,7 in, 145,7 in, 157,5 in, 208,7 in)
Descripción
Visión general
La serie SHW es un centro de mecanizado 5 ejes convertible vertical–horizontal diseñado para el mecanizado multi-proceso en una sola sujeción de piezas grandes y complejas. Equipado con una cabeza fresadora en eje B, una mesa rotatoria en eje C de accionamiento continuo y un husillo eléctrico de alta velocidad, permite operaciones completas en 5 ejes y reduce el tiempo no productivo gracias a desplazamientos rápidos de hasta 60 000 mm/min en la mayoría de modelos (SHW210: 40 000 mm/min). Modelos: SHW100, SHW125, SHW160, SHW210.
Datos técnicos principales
Aplicaciones
Beneficios en producción
Opciones y configuraciones
Contacto
Para dibujos técnicos, opciones de configuración o presupuesto, contacte con nuestro equipo comercial indicando sus especificaciones de pieza y requisitos de producción.
La serie SHW es un centro de mecanizado 5 ejes convertible vertical–horizontal diseñado para el mecanizado multi-proceso en una sola sujeción de piezas grandes y complejas. Equipado con una cabeza fresadora en eje B, una mesa rotatoria en eje C de accionamiento continuo y un husillo eléctrico de alta velocidad, permite operaciones completas en 5 ejes y reduce el tiempo no productivo gracias a desplazamientos rápidos de hasta 60 000 mm/min en la mayoría de modelos (SHW210: 40 000 mm/min). Modelos: SHW100, SHW125, SHW160, SHW210.
Datos técnicos principales
- Modelos y dimensiones útiles de bancada (Diámetro × Ancho): SHW100 φ1.100×950 mm; SHW125 φ1.250×1.160 mm; SHW160 φ1.600×1.250 mm; SHW210 φ1.700 mm
- Capacidad máxima de carga: SHW100/SHW125 ≤ 2.000 kg; SHW160 ≤ 4.000 kg; SHW210 ≤ 6.000 kg
- Recorridos X/Y/Z (mm): SHW100 1000/1000/1000; SHW125 1250/1250/1000; SHW160 1600/1600/1400; SHW210 2100/2100/1700
- Oscilación eje B: -30° a 180°; eje C: rotación continua (n×360°)
- Velocidad de avance de corte: 20–20.000 mm/min; avance rápido: hasta 60.000 mm/min (SHW210: 40.000 mm/min)
- Velocidades de husillo: 0–10.000 rpm (SHW100/125) o 0–7.000 rpm (SHW160/210); conos de husillo: SK50 o HSK-A100 según modelo
- Potencia de husillo (S1/S6-40%): ejemplos — SHW100/125 35/43 kW; SHW160 52,4/54 kW; SHW210 75/75 kW
- Revólver de herramientas (opcional): 40–60 puestos; cambio automático por brazo robótico; diámetro máximo de herramienta (posición adyacente vacía) φ250 mm
- Precisión: posicionamiento X/Y/Z 0,006 mm; repetibilidad 0,004 mm; posicionamiento ejes B/C 6 s; precisión RTCP ±0,02 mm
- CNC opcional: Heidenhain TNC640; potencia total de la máquina: 95–150 kVA; peso aproximado: 20–50 t
Aplicaciones
- Mecanizado de piezas grandes para aeroespacial, automoción, energía y equipos pesados
- Fabricación de moldes y matrices con contornos 5 ejes complejos
- Mecanizado de componentes rotativos y cilíndricos que requieren rotación de bancada y alta capacidad de carga
Beneficios en producción
- El mecanizado en una sola sujeción reduce la manipulación de piezas y los errores acumulados
- La configuración convertible vertical/horizontal aumenta la flexibilidad para geometrías variadas
- Los desplazamientos rápidos minimizan el tiempo no productivo y mejoran el rendimiento
- El control preciso de ejes y la RTCP garantizan precisión multi-ejes repetible
Opciones y configuraciones
- Capacidades de revólver opcionales (40–60 puestos) y ATC por brazo robótico
- Elección de conos de husillo: SK50 (7:24) o HSK-A100 según modelo
- CNC personalizable (Heidenhain TNC640) y configuraciones eléctricas
Contacto
Para dibujos técnicos, opciones de configuración o presupuesto, contacte con nuestro equipo comercial indicando sus especificaciones de pieza y requisitos de producción.
