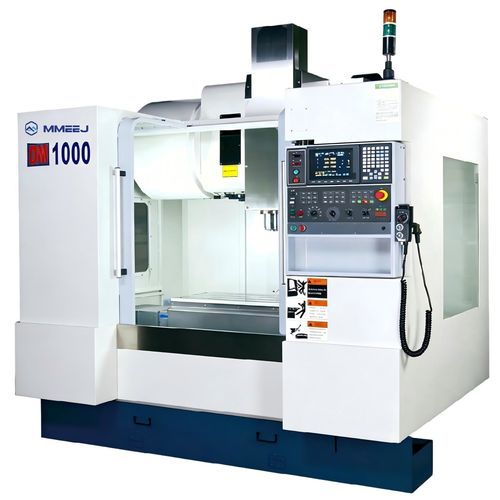

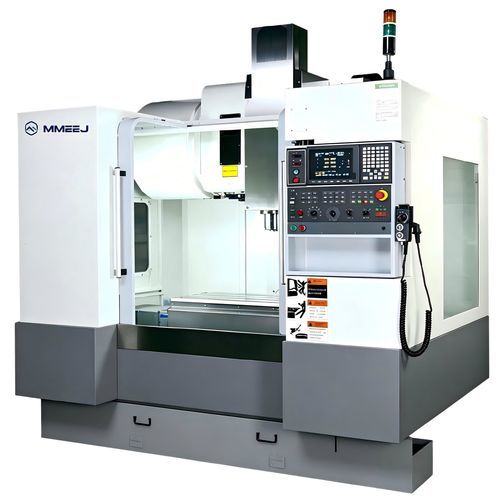

Centro de mecanizado CNC 3 ejes DM series

verticalpara acerode tipo mesa

Descripción del producto
La serie DM Series es un centro de mecanizado vertical diseñado para el mecanizado de contornos complejos de moldes, componentes automotrices y piezas tipo caja. Disponible en DM-600, DM-800, DM-1000 y DM-1200, la serie está orientada a la producción de piezas de moldes de tamaño medio a pequeño. El alto par a bajas velocidades permite el mecanizado eficiente de materiales difíciles de cortar (aceros de alta resistencia, aleaciones de alta temperatura) así como de aceros estándar.

Tabla técnica
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Recorrido eje X (mm) | 600 | 800 | 1020 | 1200
Recorrido eje Y (mm) | 410 | 500 | 560 | 600
Recorrido eje Z (mm) | 540 | 540 | 600 | 675
Distancia nariz husillo - mesa (mm) | 100~640 | 150~690 | 135-735 | 100~775
Velocidad de husillo (rpm/min) | 24000 | 18000 | 18000 | 18000
Sistema de cambio automático de herramientas - Nº de herramientas (uds) | 24 | 24 | 24 | 24
Diámetro máx. herramienta (mm) | 80/125 | 80/125 | 80/125 | 80/125
Longitud máx. herramienta (mm) | 200 | 270 | 300 | 300
Peso máx. herramienta (kg) | 8 | 8 | 8 | 7
Método de cambio de herramienta | Brazo hoja | Brazo hoja | Brazo hoja | Brazo hoja
Especificación de herramienta | BT30 | BBT-40 | BBT-40 | BBT-40
Motor de husillo (continuo/30 min) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Motores ejes X/Y/Z (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Dimensiones de la mesa (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
Carga máxima mesa (kg) | 350 | 500 | 750 | 1000
T-slot (ranura x ancho x distancia centro) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Velocidad rápida X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Tasa de avance de corte (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Controlador | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Peso máquina (kg) | 4200 | 5300 | 7000 | 8500
Consumo eléctrico (KVA) | 15 | 20 | 25 | 35
Capacidad depósito refrigerante (L) | 200 | 290 | 290 | 360
Presión de aire (kg/cm²) | 6 | 6 | 6 | 6

Especificaciones clave

• Serie: DM Series (DM-600, DM-800, DM-1000, DM-1200)
• Aplicaciones principales: contornos complejos de moldes, piezas automotrices y componentes tipo caja; ideal para fabricación de piezas de moldes de tamaño medio a pequeño
• Diseñado para proporcionar alto par a bajas velocidades para trabajar materiales difíciles
• Opciones de husillo: 24000 rpm (DM-600) o 18000 rpm (DM-800/DM-1000/DM-1200)
• Cambiador automático de herramientas: 24 herramientas, tipo brazo hoja; cono herramienta BT30 (DM-600) o BBT-40 (DM-800/1000/1200)
• Potencia motor husillo: 3.7/4.6 kW (DM-600) hasta 15/18.5 kW en modelos mayores
• Motores de ejes (X/Y/Z) varían según modelo, hasta 3.5 kW por eje en el mayor
• Dimensiones de mesa: 700x400 mm a 1220x620 mm; capacidades: 350–1000 kg
• Velocidades rápidas: hasta 36 m/min (X/Y) y 24 m/min (Z); rango de avance 1–20000 m/min
• Controlador: Mitsubishi M80
• Peso máquina: 4200–8500 kg según modelo
• Consumo: 15–35 KVA; capacidad de refrigerante: 200–360 L; requisito de aire: 6 kg/cm²
