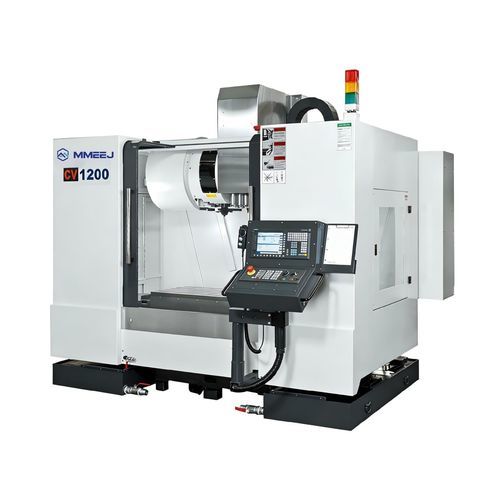

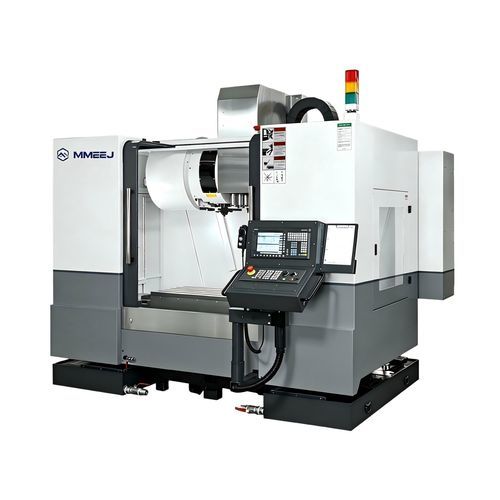

Centro de mecanizado CNC 3 ejes CV series

verticalBT 40BT 50

Resumen
Los centros de mecanizado vertical CV Series cuentan con una bancada rígida diseñada mediante simulación de ingeniería para maximizar la rigidez y minimizar la masa. Están pensados para el mecanizado de piezas tipo placa, disco o carcasa, elementos de precisión y moldes. Cada máquina permite realizar múltiples operaciones en una sola fijación — fresado, mandrinado, taladrado, escariado, avellanado y roscado — y se suministra con cambiador automático de herramientas (ATC), carcasa de seguridad cerrada, engrase automático, sistema de refrigeración y generador manual de impulsos portátil (MPG).

Visión técnica (CV Series)

• Modelos: CV-600, CV-800, CV-1000A, CV-1000B, CV-1200A(B), CV-1400(A/B), CV-1600, CV-2000.
• Recorridos (aprox.): X 600–2000 mm, Y 410–900 mm, Z 540–800 mm; distancia nariz de husillo-mesa variable según modelo.
• Velocidad de husillo: hasta 10 000 rpm (CV-600); la mayoría 6 000–8 000 rpm; variantes con opciones de doble velocidad.
• Revista de herramientas: típicamente 24 herramientas (hasta 30 en algunas variantes); intercambio por brazo de hoja; cono de herramienta: BT-40 o BT-50 según modelo.
• Potencia motor de husillo (continuo / 30 min): desde ≈5,5 kW hasta 18,5 kW (opciones superiores en algunos modelos).
• Dimensiones de mesa y carga máx.: desde 700×400 mm / 350 kg hasta 2100×850 mm / 3000 kg según modelo.
• Control: Mitsubishi M80 estándar. Peso máquina aprox. 4 200–21 000 kg. Potencia 15–40 kVA. Depósito de agua 200–550 L. Aire comprimido: 6 kg/cm².

Características

• Bancada rígida optimizada por simulación para maximizar la rigidez reduciendo la masa.
• Cambiador automático de herramientas (ATC) con brazo de hoja.
• Carcasa cerrada para la seguridad del operador.
• Engrase automático y sistema de refrigeración integrado.
• Generador manual de impulsos portátil (MPG) incluido.
• Capacidad de realizar múltiples operaciones en una sola fijación (fresado, mandrinado, taladrado, escariado, avellanado, roscado).
• Opciones de husillo, revista y motor adaptables a la aplicación.

Aplicaciones

• Mecanizado de piezas en placa, disco y carcasa.
• Piezas de precisión y mecanizado de moldes/herramientas.
• Producción de componentes medianos y grandes que requieren rigidez y capacidad multi-operación.

Control y opciones

• CNC estándar: Mitsubishi M80. MPG portátil suministrado.
• Opciones: variantes de potencia de husillo, distintas capacidades de revista, paquetes de refrigeración/filtrado, opciones de seguridad y automatización.
