Centro de mecanizado 3 ejes MH series
horizontalBT 40BT 50

Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 2
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 3
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 4
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 5
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 6
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 7
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 8
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 9
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 10
Centro de mecanizado 3 ejes - MH series - Meijin Machinery Equipment (Dalian) Co., Ltd. - horizontal / BT 40 / BT 50 - imagen - 11
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Número de ejes
3 ejes
Orientación del husillo
horizontal
Nariz del husillo
BT 40, BT 50, ISO 40
Número de herramientas
60 herramientas, 40 herramientas
Otra función
de fresado, de taladrado, de fileteado
Otras características
de alta velocidad, de alta precisión, con cambiador automático de herramienta
Carrera X

1.000 mm, 1.300 mm
(39,37 in, 51,18 in)

Carrera Y

850 mm, 1.200 mm
(33,46 in, 47,24 in)

Carrera Z

950 mm, 1.200 mm
(37,4 in, 47,24 in)

Velocidad de rotación

6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)

Potencia

22 kW, 26 kW
(29,91 hp, 35,35 hp)

Altura máxima de la pieza

1.000 mm, 1.300 mm
(39 in, 51 in)

Velocidad de avance del eje X

32.000 mm/min
(21 in/s)

Velocidad de avance del eje Y

32.000 mm/min
(21 in/s)

Velocidad de avance del eje Z

32.000 mm/min
(21 in/s)

Carga máxima de la mesa

1.000 kg, 2.000 kg
(2.205 lb, 4.409 lb)

Peso de la herramienta (máx.)

8 kg, 20 kg, 30 kg
(17,6 lb, 44,1 lb, 66,1 lb)

Tiempo de cambio de herramienta

5 s, 8 s

Peso total

23.000 kg, 25.000 kg
(50.706,32 lb, 55.115,57 lb)

Longitud total

5.966 mm, 6.991 mm
(234,9 in, 275,2 in)

Anchura total

3.470 mm, 4.326 mm
(136,6 in, 170,3 in)

Altura total

3.362 mm, 3.948 mm
(132,4 in, 155,4 in)

Descripción

Descripción del producto

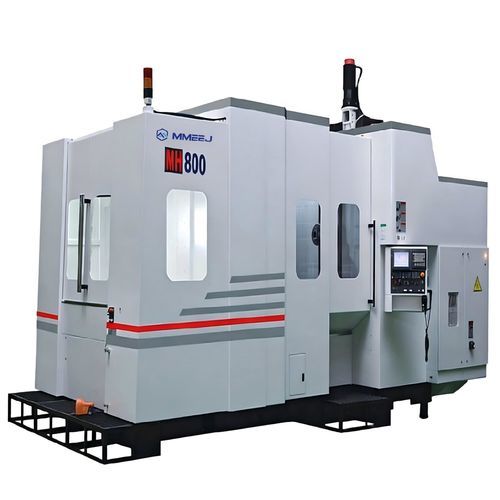

La serie MH es una familia de centros de mecanizado horizontales diseñada para mecanizar piezas de forma de caja, carcasa y disco. Su guía lineal rodante de alta velocidad permite un movimiento de ejes rápido y estable. Tras un único apriete, una pieza puede someterse a múltiples operaciones como fresado, mandrinado, taladrado, rectificado y roscado. La máquina integra funciones de automatización y se suministra con un cambiador automático de herramientas (ATC), sistema de lubricación automático, sistema de refrigeración, generador manual de pulsos portátil (MPG) y una cubierta protectora integrada.

Datos técnicos (resumen)
Modelos: MH-800A / MH-800B / MH-1000B
Recorridos X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Centro del husillo a cara de pallet (mm): 60-910 / 60-910 / 80-1280
Huso nariz a centro de pallet (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Tamaño de pallet (mm): 800×800 / 800×800 / 1000×1000
Ø máximo pieza (mm): Ø1000 / Ø1000 / Ø1300
Carga máxima pallet (kg): 1000 / 1000 / 2000
Velocidad máxima del husillo (rpm): hasta 10000 (según modelo)
Capacidad ATC: 60 / 40 / 60
Controlador: FANUC 0i-MD
Consumo de potencia: 42 KVA
Superficie de base / Peso (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (según modelo)

Características / especificaciones técnicas
  • Serie: serie MH (MH-800A, MH-800B, MH-1000B)
  • Aplicaciones: mecanizado de piezas en forma de caja, carcasa y disco; admite fresado, mandrinado, taladrado, rectificado y roscado tras un solo apriete
  • Guía: diseño de guía lineal rodante de alta velocidad
  • Automatización y fiabilidad: alta precisión, alto grado de automatización, alta fiabilidad e integración mecatrónica
  • Equipo estándar: cambiador automático de herramientas (ATC), sistema de lubricación automático, sistema de refrigeración, generador manual de pulsos portátil (MPG), cubierta protectora integrada
  • Recorridos X/Y/Z (mm): 1000/850/950 (MH-800A/B) — 1300/1200/1200 (MH-1000B)
  • Tamaños de pallet (mm): 800×800 (MH-800A/B) — 1000×1000 (MH-1000B)
  • Carga máxima pallet (kg): 1000 (MH-800A/B) — 2000 (MH-1000B)
  • Velocidad máxima husillo (rpm): hasta 10000 (según modelo)
  • Capacidad ATC: hasta 60 herramientas (según modelo)
  • Controlador: FANUC 0i-MD
  • Consumo de potencia: 42 KVA
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Otros productos de Meijin Machinery Equipment (Dalian) Co., Ltd.

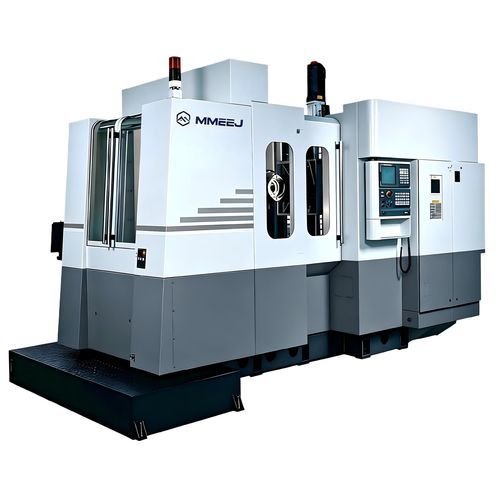

Machining Center
