Motor par síncrono CWFL03820-01430NW48-S000

trifásico48 Vcon imán permanente

Descripción del producto

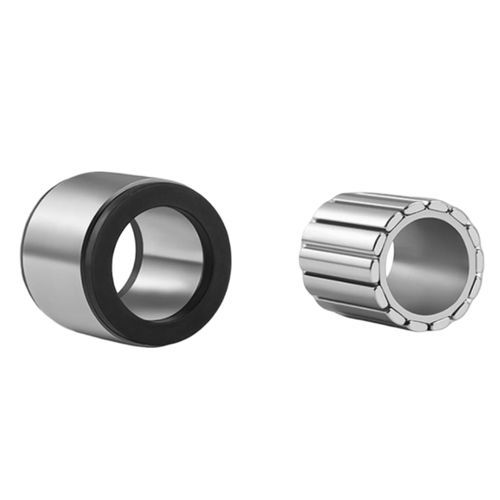

El CWFL03820-01430NW48-S000 es un kit de motor de par sin carcasa compacto de φ37,5 mm, suministrado con estator y rotor por separado para integración directa en la estructura del equipo. Diseñado para aplicaciones de accionamiento directo con mínimo espacio, ofrece 0,14 N·m de par nominal y 0,42 N·m de par pico hasta 3000 RPM con alimentación 48 VDC. El PMSM de 8 polos y 3 fases con FEM sinusoidal está optimizado para control servo FOC. El aislamiento clase F (155 °C) garantiza operación fiable en entornos industriales exigentes, como articulaciones de robots colaborativos, actuadores de cardán y mesas giratorias de precisión.

Puntos destacados

• Kit sin carcasa: estator + rotor para montaje directo en la estructura del equipo
• Ø37,5 mm diámetro exterior del estator — el más pequeño de la serie CWFL para diseños de articulaciones compactas
• Par nominal 0,14 N·m / par pico 0,42 N·m a 3000 RPM (48 VDC)
• PMSM 8 polos 3 fases con FEM sinusoidal para control FOC suave
• Aislamiento clase F (155 °C); sensores Hall y de temperatura opcionales
• Personalización disponible: longitud de paquete del estator, diámetro del orificio, bobinado; sin MOQ

Especificaciones rápidas
Modelo: CWFL03820-01430NW48-S000
Tensión nominal: 48 VDC
Par nominal: 0,14 N·m
Par pico: 0,42 N·m
Velocidad nominal: 3000 RPM
Potencia nominal: 44 W
Diámetro estator OD: φ37,5 mm
Peso: 0,13 kg

Especificaciones eléctricas (48 VDC)
Tensión nominal: 48 VDC
Corriente nominal: 1,4 A
Corriente pico (instantánea): 4,2 A
Potencia de salida nominal: 44 W
Back-EMF (Ke): 7 Vrms/krpm
Constante de par (Kt): 0,1007 N·m/A
Polos: 8
Inercia del rotor: 2.57 × 10⁻⁶ kg·m²
Clase de aislamiento: F (155 °C)

Parámetros dimensionales
Longitud paquete estator (Ls): 19,6 mm
Longitud rotor (Lr): 22,6 mm
Diámetro estator (ØD): 37,5 mm
Diámetro del hueco (Ød, H7): 12 mm
ØA min: 23,6 mm
ØB max: 34,5 mm
ØC max (ambos extremos): 36,5 mm
E max: 5,5 mm
F max: 9,5 mm

Cableado y opciones de sensores
Alimentación: 3 hilos (U/V/W), L = 200 mm, aislamiento TEFLON; U — Rojo, V — Blanco, W — Negro
Sensor Hall (opcional): 5 hilos — Vcc, GND, HA (Verde), HB (Azul), HC (Blanco); L = 200 mm, TEFLON
Sensor de temperatura (opcional): 2 hilos — + (Naranja), − (Amarillo); L = 200 mm, TEFLON
Rodamiento: no incluido — la estructura del equipo proporciona el cojinete

Configuraciones de tensión disponibles
12 VDC: CWFL03820-01430NW12-S000 — 5,1 A nominal, 15,4 A pico, Ke = 1,9 Vrms/krpm, Kt = 0,0273 N·m/A
24 VDC: CWFL03820-01430NW24-S000 — 2,7 A nominal, 8,1 A pico, Ke = 3,6 Vrms/krpm, Kt = 0,0518 N·m/A
48 VDC: CWFL03820-01430NW48-S000 — 1,4 A nominal, 4,2 A pico, Ke = 7 Vrms/krpm, Kt = 0,1007 N·m/A
Personalización: grosor de paquete, diámetro de orificio, bobinado y tipo de sensor configurables bajo demanda

Figuras
Dibujo dimensional y curvas par-velocidad proporcionados en las imágenes del producto.

Especificaciones técnicas

• Serie: CWFL φ37,5 mm
• Modelo: CWFL03820-01430NW48-S000
• Tensión nominal: 48 VDC
• Par nominal: 0,14 N·m
• Par pico: 0,42 N·m
• Velocidad nominal: 3000 RPM
• Potencia nominal: 44 W
• Corriente nominal: 1,4 A; Corriente pico: 4,2 A
• Ke: 7 Vrms/krpm; Kt: 0,1007 N·m/A
• Polos: 8; Inercia rotor: 2,57 × 10⁻⁶ kg·m²
• Clase de aislamiento: F (155 °C)
• Diámetro stator OD: 37,5 mm; Diámetro del hueco (H7): 12 mm
• Peso: 0,13 kg
• Rango de funcionamiento: −20 °C a +40 °C; Humedad ≤ 90 % RH
• Sensores opcionales: Hall (5 hilos), Temperatura (2 hilos)
