Motor par síncrono CWFL series

3 fases48 Vcon imán permanente

Resumen

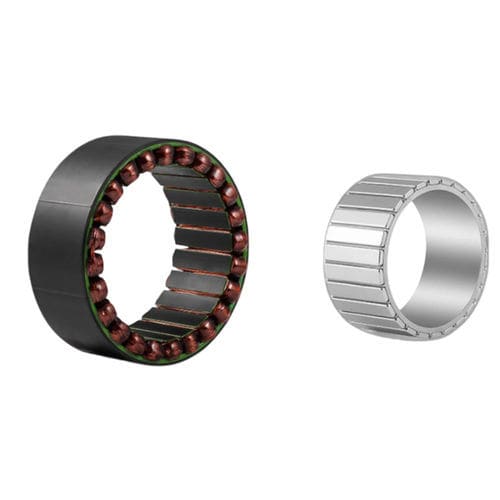

El CWFL13226-35030NW48-S000 es el modelo más grande de la serie CWFL: un kit de motor de par sin carcasa de φ132 mm que entrega 3,50 N·m de par nominal y 10,50 N·m de par pico a 3000 rpm con 48 VDC. El diseño PMSM trifásico de 16 polos proporciona par muy alto para aplicaciones de accionamiento directo exigentes, incluidas las articulaciones de base de robots industriales, mesas giratorias de gran carga y grandes propulsores submarinos.

Puntos clave

• Ø exterior del estator φ132 mm — el mayor de la serie CWFL para máximo par
• 3,50 N·m nominal / 10,50 N·m pico a 3000 rpm con 48 VDC
• PMSM trifásico de 16 polos con FEM sinusoidal para control FOC suave
• Aislamiento clase F (155 °C); sensor Hall y sensor de temperatura opcionales
• Pila de estator, diámetro del agujero y bobinado personalizados — sin MOQ

Especificaciones rápidas
Tensión nominal | 48 VDC
Par nominal | 3,50 N·m
Par pico | 10,50 N·m
Velocidad nominal | 3000 rpm
Potencia nominal | 1099 W
Diámetro del estator | φ132 mm

Especificaciones eléctricas (48 VDC)
Parámetro | Valor
Modelo | CWFL13226-35030NW48-S000
Tensión nominal | 48 VDC
Corriente nominal | 32,9 A
Corriente de pico (instantánea) | 98,7 A
Potencia de salida nominal | 1099 W
Velocidad nominal | 3000 rpm
Par nominal | 3,50 N·m
Par pico (instantáneo) | 10,50 N·m
Constante FEM (Ke) | 7,4 Vrms/krpm
Constante de par (Kt) | 0,1064 N·m/A
Inercia del rotor | 5,18 × 10⁻⁴ kg·m²
Polos | 16
Clase de aislamiento | F (155 °C)
Peso | 2,1 kg
Entorno de funcionamiento | −20 °C a +40 °C; Humedad ≤ 90% HR

Parámetros dimensionales
Parámetro | Valor
Ls (longitud pila estator) | 25,9 mm
Lr (longitud rotor) | 28,9 mm
ØD (diámetro estator) | 132 mm
Ød (diámetro interior, H7) | 57 mm
ØA min | 81 mm
ØB max | 124,8 mm
ØC max (ambos extremos) | 129 mm
E max | 8 mm
F max | 12 mm

Cableado y opciones de sensores
Parámetro | Valor
Cables de alimentación | 3 hilos (U/V/W), L = 200 mm, aislamiento TEFLON; U — Rojo, V — Blanco, W — Negro
Sensor Hall (opcional) | 5 hilos: Vcc, GND, HA (Verde), HB (Azul), HC (Blanco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) | 2 hilos: + (Naranja), − (Amarillo) — L = 200 mm, TEFLON
Rodamiento | No incluido — la estructura anfitriona proporciona el cojinete

Configuraciones de tensión disponibles
48 VDC | CWFL13226-35030NW48-S000: 32,9 A nominal, 98,7 A pico, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000: parámetros de bobinado no listados
72 VDC | CWFL13226-35030NW72-S000: parámetros de bobinado no listados
Personalizado | Grosor de pila, diámetro del orificio, bobinado, tipo de sensor — parámetros configurables (no listados)

Dibujo dimensional y curvas de rendimiento
El dibujo dimensional y las curvas par-velocidad se proporcionan como imágenes del producto para integración mecánica y evaluación del rendimiento (las imágenes muestran disposición, dimensiones de montaje y curvas par-velocidad).

Especificaciones técnicas

• Serie: CWFL φ132 mm
• Modelo (ejemplo): CWFL13226-35030NW48-S000
• Tensión nominal: 48 VDC
• Par nominal: 3,50 N·m
• Par pico: 10,50 N·m
• Velocidad nominal: 3000 rpm
• Potencia de salida nominal: 1099 W
• Constante FEM (Ke): 7,4 Vrms/krpm
• Constante de par (Kt): 0,1064 N·m/A
• Polos: 16
• Inercia del rotor: 5,18 × 10⁻⁴ kg·m²
• Clase de aislamiento: F (155 °C)
• Peso: 2,1 kg
• Diámetro del estator: φ132 mm
• Diámetro interior (H7): 57 mm
• Entorno de uso: −20 °C a +40 °C; Humedad ≤ 90% HR
• Cableado: 3 conductores de potencia (U/V/W) TEFLON; sensores Hall y de temperatura opcionales
