Motor par brushless CWFL07613-08530NW48-S000

síncrono3 fases48 V

Descripción general

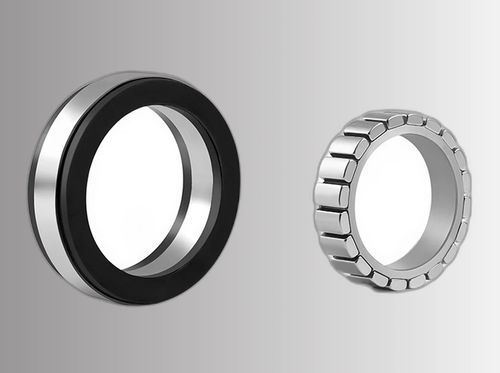

El CWFL07613-08530NW48-S000 es un kit de motor de par sin carcasa φ76 mm de la serie A, con una pila de estator delgada de 13 mm y un diámetro interior amplio de 38 mm. El gran orificio central permite pasar haces de cables, líneas neumáticas u fibras ópticas a través del eje de rotación sin aumentar el diámetro exterior. El PMSM trifásico de 16 polos entrega 0,85 N·m nominal y 2,55 N·m pico a 3000 RPM con 48 VDC, proporcionando un par muy suave a baja velocidad para muñecas de robots colaborativos, mesas rotativas de eje hueco y pórticos de imagen médica compactos.

Aspectos clave

• Ø estator φ76 mm con pila delgada de 13 mm (serie A) para diseños con restricción axial
• 0,85 N·m nominal / 2,55 N·m pico @ 3000 RPM con 48 VDC
• PMSM de 16 polos para operación suave a baja velocidad
• Aislamiento clase F (155 °C); sensores Hall y de temperatura opcionales
• Pila, diámetro interior y bobinado personalizables sin cantidad mínima

Especificaciones rápidas
Tensión nominal — 48 VDC
Par nominal — 0,85 N·m
Par pico — 2,55 N·m
Velocidad nominal — 3000 RPM
Potencia nominal — 267 W
Ø estator — φ76 mm

Especificaciones eléctricas (48 VDC)
Modelo — CWFL07613-08530NW48-S000
Tensión nominal — 48 VDC
Corriente nominal — 7,8 A
Corriente pico (instantánea) — 23,3 A
Potencia de salida nominal — 267 W
Velocidad nominal — 3000 RPM
Par nominal — 0,85 N·m
Par pico (instantáneo) — 2,55 N·m
Constante Back-EMF (Ke) — 7,6 Vrms/krpm
Constante de par (Kt) — 0,1093 N·m/A
Inercia del rotor — 3,54 × 10⁻⁵ kg·m²
Polos — 16
Clase de aislamiento — F (155 °C)
Peso — 0,33 kg
Entorno operativo — −20 °C a +40 °C; Humedad ≤ 90% HR

Parámetros dimensionales
Ls (longitud pila del estator) — 12,6 mm
Lr (longitud rotor) — 15,6 mm
ØD (Ø estator) — 76 mm
Ød (diámetro interior, H7) — 38 mm
ØA min — 51,2 mm
ØB max — 72,6 mm
ØC max (ambos extremos) — 75 mm
E max — 6 mm
F max — 10 mm

Cableado y opciones de sensores
Leads de alimentación — 3 hilos (U/V/W), L = 200 mm, aislamiento TEFLON; U — Rojo, V — Blanco, W — Negro
Sensor Hall (opcional) — 5 hilos: Vcc, GND, HA (Verde), HB (Azul), HC (Blanco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) — 2 hilos: + (Naranja), − (Amarillo) — L = 200 mm, TEFLON
Rodamiento — No incluido; la estructura anfitriona proporciona el rodamiento

Configuraciones de tensión disponibles
24 VDC — parámetros de bobinado no especificados en este listado
36 VDC — parámetros de bobinado no especificados en este listado
48 VDC — CWFL07613-08530NW48-S000: 7,8 A nominal, 23,3 A pico, Ke = 7,6 Vrms/krpm, Kt = 0,1093 N·m/A
Personalizado — grosor de pila, diámetro interior, bobinado y tipo de sensor personalizables; parámetros variables

Características / Especificaciones técnicas

• Serie — CWFL φ76mm-A (Pila delgada)
• Ejemplo de modelo — CWFL07613-08530NW48-S000
• Ø estator — 76 mm
• Diámetro interior (H7) — 38 mm
• Longitud pila estator (Ls) — 12,6 mm
• Longitud rotor (Lr) — 15,6 mm
• Tensión nominal — 48 VDC
• Corriente nominal — 7,8 A
• Corriente pico — 23,3 A
• Par nominal — 0,85 N·m
• Par pico — 2,55 N·m
• Velocidad nominal — 3000 RPM
• Potencia nominal — 267 W
• Constante de par (Kt) — 0,1093 N·m/A
• Constante Back-EMF (Ke) — 7,6 Vrms/krpm
• Polos — 16
• Inercia del rotor — 3,54 × 10⁻⁵ kg·m²
• Clase de aislamiento — F (155 °C)
• Peso — 0,33 kg
• Temperatura de funcionamiento — −20 °C a +40 °C; Humedad ≤ 90% HR
