Motor par síncrono CWFL10413-15030NW48-S000

trifásico48 Vcon imán permanente

Visión general del producto

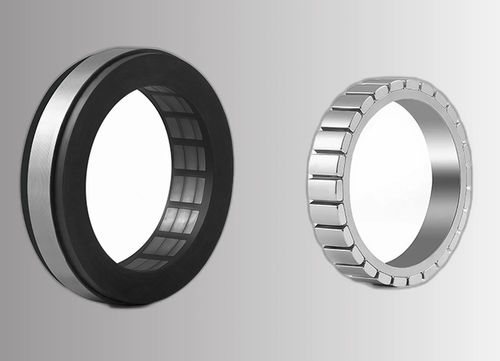

El CWFL10413-15030NW48-S000 es un kit de motor de par sin carcasa φ104 mm de la serie A, con una pila de estator delgada de 13 mm y un orificio interior de 45 mm (H7). La amplia abertura central permite pasar arneses de cable, conducciones neumáticas o codificadores de eje hueco a través de la articulación sin aumentar la longitud axial. El PMSM trifásico de 16 polos entrega 1,50 N·m continuo y 4,50 N·m pico a 3000 RPM con 48 VDC, proporcionando par muy uniforme a baja velocidad, adecuado para hombros de robots colaborativos, mesas rotatorias de eje hueco y pórticos industriales.

PUNTOS CLAVE

• Ø exterior de estator φ104 mm, pila delgada 13 mm (serie A) para diseños con restricción axial
• 1,50 N·m nominal / 4,50 N·m pico a 3000 RPM con 48 VDC
• PMSM 16 polos 3 fases para operación muy suave a baja velocidad
• Aislamiento clase F (155 °C); sensor Hall y sensor de temperatura opcionales
• Pila, orificio interno y bobinado personalizables sin MOQ

Resumen
Tensión nominal — 48 VDC
Par nominal — 1,50 N·m
Par pico — 4,50 N·m
Velocidad nominal — 3000 RPM
Potencia nominal — 471 W
Ø estator — φ104 mm

Especificaciones eléctricas (48 VDC)
Modelo — CWFL10413-15030NW48-S000
Tensión nominal — 48 VDC
Corriente nominal — 14,1 A
Corriente pico (instantánea) — 42,3 A
Potencia de salida nominal — 471 W
Velocidad nominal — 3000 RPM
Par nominal — 1,50 N·m
Par pico (instantáneo) — 4,50 N·m
Constante Back-EMF (Ke) — 7,4 Vrms/krpm
Constante de par (Kt) — 0,1064 N·m/A
Inercia del rotor — 9,61 × 10⁻⁵ kg·m²
Polos — 16
Aislamiento — Clase F (155 °C)
Peso — 0,71 kg
Entorno operativo — −20 °C a +40 °C; Humedad ≤ 90 % HR

Parámetros dimensionales
Ls (longitud pila estator) — 12,6 mm
Lr (longitud rotor) — 15,6 mm
ØD (Ø exterior estator) — 104 mm
Ød (orificio interior, H7) — 45 mm
ØA min — 63,3 mm
ØB max — 98,6 mm
ØC max (ambos extremos) — 102 mm
E max — 7 mm
F max — 11 mm

Cableado y opciones de sensores
Conductores de potencia — 3 hilos (U/V/W), L = 200 mm, aislamiento TEFLON; U = Rojo, V = Blanco, W = Negro
Sensor Hall (opcional) — 5 hilos: Vcc, GND, HA (Verde), HB (Azul), HC (Blanco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) — 2 hilos: + (Naranja), − (Amarillo) — L = 200 mm, TEFLON
Rodamiento — No incluido; el rodamiento lo proporciona la estructura anfitriona

Configuraciones de tensión disponibles
36 VDC — CWFL10413-15030NW36-S000: parámetros de bobinado 36 V disponibles a pedido
48 VDC — CWFL10413-15030NW48-S000: 14,1 A nominal, 42,3 A pico, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC — CWFL10413-15030NW60-S000: parámetros de bobinado 60 V disponibles a pedido
Personalizado — Espesor de pila, orificio interior, bobinado y opciones de sensores configurables según la aplicación

Dibujo dimensional
Dibujo dimensional e imágenes del producto disponibles a pedido (plano mecánico y curva par-velocidad).

Especificaciones técnicas

• Modelo: CWFL10413-15030NW48-S000
• Serie: CWFL φ104 mm-A (Pila delgada)
• Tensión nominal: 48 VDC
• Par nominal: 1,50 N·m
• Par pico: 4,50 N·m
• Velocidad nominal: 3000 RPM
• Potencia nominal: 471 W
• Ø estator: 104 mm
• Orificio (Ød): 45 mm (H7)
• Polos: 16
• Aislamiento: Clase F (155 °C)
• Peso: 0,71 kg
• Corriente nominal: 14,1 A; Corriente pico: 42,3 A
• Back-EMF (Ke): 7,4 Vrms/krpm
• Constante de par (Kt): 0,1064 N·m/A
• Inercia rotor: 9,61 × 10⁻⁵ kg·m²
• Entorno: −20 °C a +40 °C; Humedad ≤ 90 % HR
• Conductores de potencia: 3 hilos U/V/W, 200 mm, TEFLON
• Sensor Hall: opcional (5 hilos)
• Sensor de temperatura: opcional (2 hilos)
• Rodamiento: no incluido
