Motor par síncrono CWFL05720-05530NW48-S000

3 fases48 Vcon imán permanente

Descripción del producto

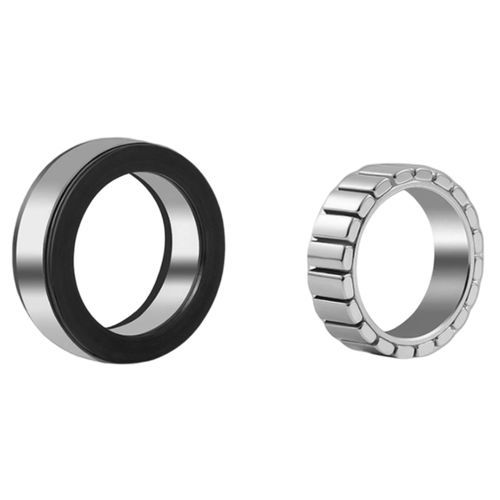

El CWFL05720-05530NW48-S000 es un kit de motor de par sin carcasa φ57 mm que proporciona 0,55 N·m de par nominal y 1,65 N·m de par pico a 3000 RPM con 48 VDC. El diseño PMSM trifásico de 10 polos equilibra densidad de par y respuesta dinámica, apropiado para codos de robots colaborativos, actuadores de gimbal y ejes rotativos de precisión.

PUNTOS CLAVE

• Diámetro exterior del estator φ57 mm para aplicaciones de par de gama media
• 0,55 N·m nominal / 1,65 N·m pico a 3000 RPM con 48 VDC
• PMSM 10 polos 3 fases con FEM senoidal para control FOC suave
• Aislamiento clase F (155 °C); sensor Hall y sensor de temperatura opcionales
• Apilamiento de estator, diámetro del agujero y bobinado personalizados — sin MOQ

Especificaciones rápidas
Tensión nominal — 48 VDC
Par nominal — 0,55 N·m
Par pico — 1,65 N·m
Velocidad nominal — 3000 RPM
Potencia nominal — 173 W
Ø estator — φ57 mm

Especificaciones eléctricas (48 VDC)
Parámetro — Valor
Modelo — CWFL05720-05530NW48-S000
Tensión nominal — 48 VDC
Corriente nominal — 5,3 A
Corriente pico (instantánea) — 15,9 A
Potencia de salida nominal — 173 W
Velocidad nominal — 3000 RPM
Par nominal — 0,55 N·m
Par pico (instantáneo) — 1,65 N·m
Constante de FEM (Ke) — 7,2 Vrms/krpm
Constante de par (Kt) — 0,1036 N·m/A
Inercia del rotor — 4,76 × 10⁻⁶ kg·m²
Polos — 10
Clase de aislamiento — F (155 °C)
Peso — 0,28 kg
Entorno operativo — −20 °C a +40 °C; Humedad ≤ 90% RH

Parámetros dimensionales
Parámetro — Valor
Ls (longitud apilamiento estator) — 19,6 mm
Lr (longitud rotor) — 22,6 mm
ØD (Ø estator) — 57 mm
Ød (Diámetro del agujero, H7) — 20 mm
ØA min — 33,4 mm
ØB max — 53,5 mm
ØC max (ambos extremos) — 56 mm
E max — 5,9 mm
F max — 9,9 mm

Opciones de cableado y sensores
Parámetro — Valor
Cables de alimentación — 3 hilos (U/V/W), L = 200 mm, aislamiento TEFLON; U — Rojo, V — Blanco, W — Negro
Sensor Hall (opcional) — 5 hilos: Vcc, GND, HA (Verde), HB (Azul), HC (Blanco) — L = 200 mm, TEFLON
Sensor de temperatura (opcional) — 2 hilos: + (Naranja), − (Amarillo) — L = 200 mm, TEFLON
Rodamiento — No incluido — la estructura anfitriona provee el cojinete

Configuraciones de tensión disponibles
12 VDC — CWFL05720-05530NW12-S000: parámetros de bobinado 12 V disponibles
24 VDC — CWFL05720-05530NW24-S000: parámetros de bobinado 24 V disponibles
48 VDC — CWFL05720-05530NW48-S000: 5,3 A nominal, 15,9 A pico, Ke = 7,2 Vrms/krpm, Kt = 0,1036 N·m/A

Planos y curvas de rendimiento
Se proporcionan dibujo dimensional y curvas par-velocidad para integración mecánica y referencia de rendimiento.

Especificaciones técnicas

• Modelo: CWFL05720-05530NW48-S000
• Serie: CWFL φ57mm
• Tensión nominal: 48 VDC
• Par nominal: 0,55 N·m
• Par pico: 1,65 N·m
• Velocidad nominal: 3000 RPM
• Potencia nominal: 173 W
• Corriente nominal: 5,3 A (config 48 V)
• Corriente pico (instantánea): 15,9 A
• Constante FEM Ke: 7,2 Vrms/krpm
• Constante de par Kt: 0,1036 N·m/A
• Polos: 10 (PMSM 10 polos 3 fases)
• Inercia del rotor: 4,76 × 10⁻⁶ kg·m²
• Ø estator: 57 mm
• Diámetro del agujero (Ød, H7): 20 mm
• Longitud apilamiento estator (Ls): 19,6 mm; Longitud rotor (Lr): 22,6 mm
• Peso: 0,28 kg
• Clase de aislamiento: F (155 °C)
• Sensores opcionales: sensor Hall (5 hilos), sensor temperatura (2 hilos)
• Cables de alimentación: U/V/W, TEFLON, 200 mm
• Entorno operativo: −20 °C a +40 °C; Humedad ≤ 90% RH
