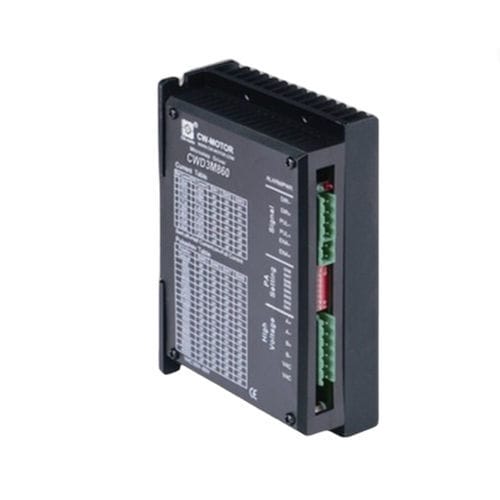

Control de motor paso a paso CWD3M860

Descripción del producto
El CWD3M860 es un driver paso a paso digital trifásico con DSP y entrada AC/DC flexible (20–80 VAC o 24–90 VDC). Proporciona una corriente de salida de 2,4–7,2 A y está alojado en una carcasa de 150×99×48 mm diseñada para una disipación térmica eficaz, adecuado para aplicaciones industriales continuas como CNC, robótica y envasado.

Aspectos clave

• Accionamiento trifásico para movimiento muy suave
• Procesador DSP de 32 bits con control anti-resonancia
• Entrada AC/DC flexible: 20–80 VAC o 24–90 VDC
• Corriente de salida: 2,4–7,2 A
• 16 ajustes de micropasos, hasta 51.200 pasos/rev
• Compatibilidad con señales Pulse/Direction y CW/CCW
• Frecuencia de pulsos hasta 200 kHz
• Carcasa compacta 150×99×48 mm para refrigeración eficiente

Especificaciones rápidas

• Fases: 3
• Corriente de salida: 2,4–7,2 A
• Tensión de entrada: 20–80 VAC o 24–90 VDC
• Micropasos: hasta 51.200 pasos/rev (16 ajustes)
• Frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits
• Dimensiones: 150 × 99 × 48 mm
• Peso: aprox. 0,73 kg

Especificaciones eléctricas
Tensión de entrada: 20–80 VAC o 24–90 VDC
Corriente de salida: 2,4–7,2 A
Número de fases: 3
Ajustes de micropasos: 16 ajustes, hasta 51.200 pasos/rev
Señal de control: Pulse/Direction o CW/CCW
Frecuencia de pulsos: 0–200 kHz
Procesador: DSP de 32 bits con anti-resonancia
Dimensiones: 150×99×48 mm
Peso: aprox. 0,7–0,73 kg

Información adicional
Plano mecánico y detalles de montaje disponibles. La carcasa incluye rutas térmicas para operación continua; se recomienda verificar refrigeración y cableado en aplicaciones de alta corriente. Las interfaces admiten conexiones estándar industriales de pulse/direction.

Especificaciones técnicas

• Modelo: CWD3M860
• Tipo de driver: driver paso a paso digital trifásico DSP
• Tensión de entrada: 20–80 VAC o 24–90 VDC
• Corriente de salida: 2,4–7,2 A
• Número de fases: 3
• Ajustes de micropasos: 16 ajustes, hasta 51.200 pasos/rev
• Señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits con anti-resonancia
• Dimensiones (mm): 150 × 99 × 48
• Peso: aprox. 0,7–0,73 kg
• Factor de forma: carcasa 150×99×48 mm para operación trifásica continua
