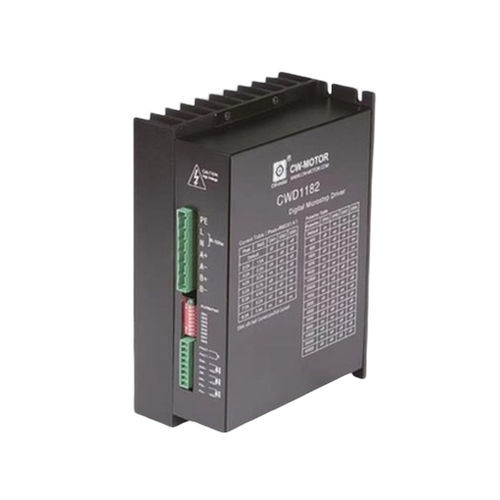

Control de motor paso a paso CWD1182

con controlador integrado

Descripción general
El CWD1182 es un controlador digital para motor paso a paso DSP de 2 fases diseñado para operación con AC de media tensión (80-150 VAC). Ofrece corriente de salida ajustable de 2,2 a 8,2 A e integra un DSP de 32 bits con anti-resonancia y PID adaptativo en línea para un control de movimiento suave y preciso.

Puntos clave

• Procesador DSP de 32 bits con anti-resonancia y PID adaptativo
• Entrada AC de media tensión: 80-150 VAC
• Corriente de salida ajustable: 2,2-8,2 A
• 16 ajustes de microstep hasta 51200 pasos/rev
• Control: Pulse/Direction o CW/CCW; frecuencia de pulso hasta 200 kHz
• Dimensiones de la carcasa: 195 x 108 x 84 mm

Especificaciones principales
Fase: 2
Modelo: CWD1182
Corriente de salida (A): 2,2-8,2
Tensión de entrada (VAC): 80-150
Microstep: hasta 51200 pasos/rev
Señal de control: Pulse/Direction o CW/CCW

Especificaciones eléctricas
Tensión de entrada: 80-150 VAC
Corriente de salida: 2,2-8,2 A (ajustable)
Ajustes de microstep: 16 ajustes, hasta 51200 pasos/rev
Señal de control: Pulse/Direction o CW/CCW
Frecuencia de pulso: 0-200 kHz
Procesador: DSP de 32 bits
Peso: 1,3 kg

Dibujo mecánico
Dibujo mecánico disponible (imagen: Mechanical Drawing -- CWD1182).

Especificaciones técnicas

• Modelo: CWD1182
• Fase: 2
• Tensión de entrada: 80-150 VAC
• Corriente de salida: 2,2-8,2 A
• Microstep: 16 ajustes, hasta 51200 pasos/rev
• Señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulso: 0-200 kHz
• Procesador: DSP de 32 bits con anti-resonancia y PID adaptativo
• Motores compatibles: motores paso a paso híbridos de 2 y 4 fases hasta 8,2 A
• Dimensiones: 195 x 108 x 84 mm
• Peso: 1,3 kg
