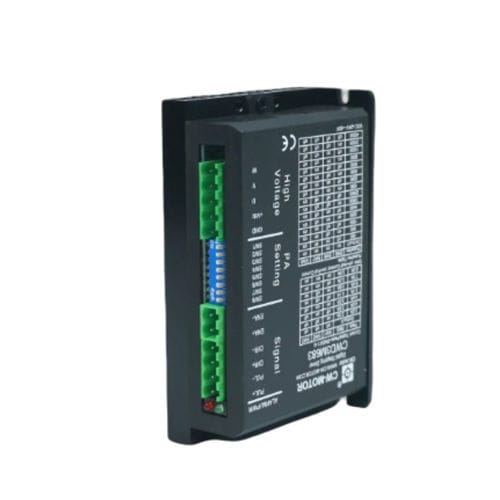

Control de motor paso a paso CWD3M683

de baja tensióncon controlador integrado

Descripción del producto
El CWD3M683 es un controlador paso a paso digital DSP de 3 fases que admite corriente de salida de 3,2–8,3 A y tensión de entrada de 20–60 VDC. Su topología de 3 fases combinada con un procesador DSP de 32 bits y control anti-resonancia proporciona un movimiento preciso y suave en instalaciones industriales compactas. Dimensiones: 118 x 75 x 34 mm.

Puntos clave

• Accionamiento de 3 fases para movimiento muy suave
• Procesador DSP de 32 bits con control anti-resonancia
• Corriente de salida ajustable: 3,2–8,3 A
• Algoritmo PID adaptativo en línea para ajuste dinámico
• 16 ajustes de micropasos hasta 51.200 pasos/rev
• Carcasa industrial compacta (118 x 75 x 34 mm)

Especificaciones rápidas

• Modelo: CWD3M683
• Fase: 3
• Tensión de entrada: 20–60 VDC
• Corriente de salida: 3,2–8,3 A
• Micropasos: hasta 51.200 pasos/rev (16 ajustes)
• Peso (ficha resumen): 0,25 kg
• Dimensiones: 118 x 75 x 34 mm

Especificaciones eléctricas

• Tensión de entrada: 20–60 VDC
• Corriente de salida: 3,2–8,3 A
• Número de fases: 3
• Ajustes de micropasos: 16 ajustes, hasta 51.200 pasos/rev
• Señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits
• Dimensiones: 118 x 75 x 34 mm
• Peso (tabla completa): 0,3 kg

Dibujo mecánico
El dibujo mecánico del modelo CWD3M683 está disponible en la página del producto (consultar la imagen y la hoja de dimensiones suministradas).

Especificaciones técnicas

• Modelo: CWD3M683
• Fase: 3
• Tensión de entrada: 20–60 VDC
• Corriente de salida: 3,2–8,3 A
• Ajustes de micropasos: 16 ajustes, hasta 51.200 pasos/rev
• Modos de señal de control: Pulse/Direction o CW/CCW
• Frecuencia de pulsos: 0–200 kHz
• Procesador: DSP de 32 bits
• Anti-resonancia y algoritmo PID adaptativo en línea
• Dimensiones: 118 x 75 x 34 mm
• Peso (ficha resumen): 0,25 kg; Peso (tabla completa): 0,3 kg
• Formato: Carcasa industrial compacta
