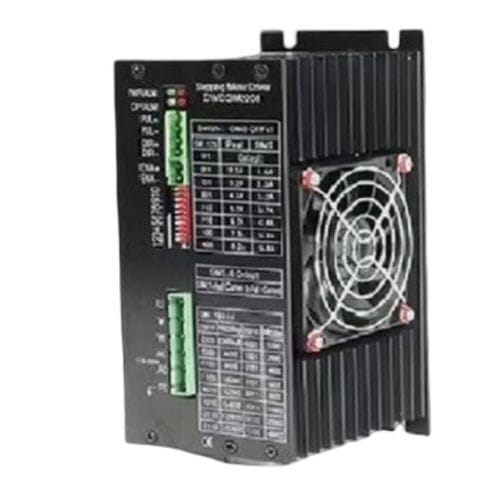

Control de motor paso a paso CWD3M208

con controlador integrado

Descripción general
El CWD3M208 es un controlador de motor paso a paso digital DSP trifásico para funcionamiento con red eléctrica (110–220 VAC). Soporta una corriente de salida ajustable de 2,2 a 8,2 A y está alojado en una carcasa de 195 x 108 x 84 mm para una disipación térmica adecuada en aplicaciones de alto par.

Puntos clave

• Accionamiento trifásico para un movimiento muy suave
• Procesador DSP de 32 bits con antirresonancia
• Entrada de red (110–220 VAC)
• Corriente de salida ajustable 2,2–8,2 A
• 16 ajustes de micropasos hasta 51.200 pasos/rev
• Carcasa 195 x 108 x 84 mm para mejor refrigeración

Especificaciones rápidas
Fase: 3
Corriente de salida (A): 2,2–8,2
Tensión de entrada (VAC): 110–220
Micropasos: 51.200 pasos/rev (16 ajustes)
Peso (kg): 1,3
Dimensiones (mm): 195 x 108 x 84

Especificaciones eléctricas
Tensión de entrada: 110–220 VAC
Corriente de salida: 2,2–8,2 A
Número de fases: 3
Ajustes de micropasos: 16 ajustes, hasta 51.200 pasos/rev
Señal de control: Pulso/ Dirección o CW/CCW
Frecuencia de pulso: 0–200 kHz
Procesador: DSP de 32 bits con antirresonancia
Dimensiones: 195 x 108 x 84 mm
Peso: 1,3 kg

Dibujo mecánico
Dibujo mecánico disponible para el modelo CWD3M208 (imagen de referencia en la página del producto).

Especificaciones técnicas

• Modelo: CWD3M208
• Tipo de accionamiento: controlador paso a paso digital DSP trifásico
• Tensión de entrada: 110–220 VAC
• Corriente de salida ajustable: 2,2–8,2 A
• Micropasos: 16 ajustes seleccionables; máximo 51.200 pasos/rev
• Interfaz de control: Pulso/ Dirección o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits con antirresonancia
• Dimensiones de la carcasa: 195 x 108 x 84 mm
• Peso: 1,3 kg
• Aplicación: Aplicaciones con motores paso a paso trifásicos de alto par, alimentación desde red
