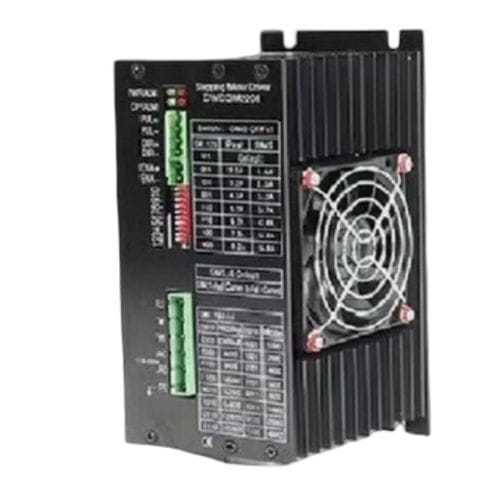

Control de motor paso a paso 2 fases CWD2208

Descripción del producto
El CWD2208 es un controlador digital de motor paso a paso de 2 fases con procesador DSP, diseñado para operación directa desde la red eléctrica (110–220 VAC). Proporciona corriente de salida ajustable de 2,2 a 8,2 A y admite microstepping de alta resolución hasta 51200 pasos/rev. La carcasa de 195 x 108 x 84 mm facilita la disipación térmica para uso industrial continuo.

Aspectos destacados

• Procesador DSP de 32 bits con control anti-resonancia
• Entrada de red: 110–220 VAC
• Corriente de salida ajustable: 2,2–8,2 A
• Algoritmo PID adaptativo en línea para mayor estabilidad de movimiento
• 16 ajustes de microstep, hasta 51200 pasos/rev
• Carcasa compacta 195 x 108 x 84 mm

Especificaciones eléctricas

• Tensión de entrada: 110–220 VAC
• Corriente de salida: 2,2–8,2 A (ajustable)
• Ajustes de microstep: 16 preajustes, hasta 51200 pasos/rev
• Señal de control: Pulso/Dirección o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits

Plano mecánico
El plano mecánico del modelo CWD2208 está disponible en la página del producto (ilustración incluida).

Especificaciones técnicas

• Modelo: CWD2208
• Fases: 2
• Tensión de entrada: 110–220 VAC
• Corriente de salida: 2,2–8,2 A (ajustable)
• Microstep: 16 ajustes, hasta 51200 pasos/rev
• Señal de control: Pulso/Dirección o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits
• Características: anti-resonancia, PID adaptativo en línea
• Dimensiones de la carcasa: 195 x 108 x 84 mm
• Peso: 1,3 kg
