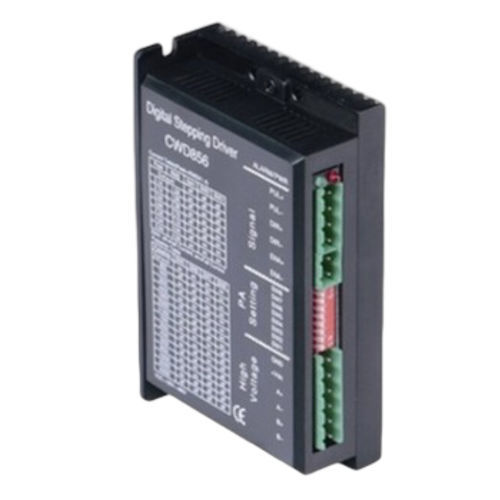

Control de motor CC CWD856

con controlador integradopaso a paso 2 fases

Resumen del producto
El CWD856 es un controlador paso a paso digital de 2 fases con procesador DSP de 32 bits, compatible con 2,1–5,6 A a 20–80 V CC. El rango de tensión ampliado mejora la respuesta y el comportamiento dinámico del motor frente a variantes de menor tensión. Incorpora antirresonancia, algoritmo PID adaptativo en línea y entradas de control optoaisladas en un formato de 118 x 75 x 34 mm.

Características clave

• Procesador DSP de 32 bits con antirresonancia
• Rango de tensión ampliado: 20–80 V CC
• Algoritmo PID adaptativo en línea
• Entradas de control optoaisladas (Pulso/Dirección o CW/CCW)
• 16 ajustes de micro‑pasos — hasta 51200 pasos/rev
• Frecuencia de pulso hasta 200 kHz
• Formato compacto: 118 x 75 x 34 mm
• Peso: la especificación indica 0,3 kg; la vista general indica 0,575 kg (ver documentación)

Especificaciones eléctricas

• Modelo: CWD856
• Fase: 2
• Tensión de entrada: 20–80 V CC
• Corriente de salida: 2,1–5,6 A
• Micro‑pasos: 16 ajustes, hasta 51200 pasos/rev
• Señal de control: Pulso/Dirección o CW/CCW
• Frecuencia de pulso: 0–200 kHz
• Procesador: DSP de 32 bits
• Dimensiones: 118 x 75 x 34 mm
• Peso: 0,575 kg (vista general) / 0,3 kg (tabla de especificaciones)

Documentación
La hoja de datos y el dibujo mecánico referenciados como CWD856 están disponibles en la página del fabricante (PDF e imagen en la página del producto). Consulte la hoja de datos para tablas eléctricas detalladas, límites térmicos e instrucciones de montaje.

Aplicaciones típicas

• Control de movimiento industrial y automatización
• Máquinas CNC y sistemas de posicionamiento
• Robótica y equipos pick‑and‑place
• Automatización de laboratorio y bancos de ensayo
