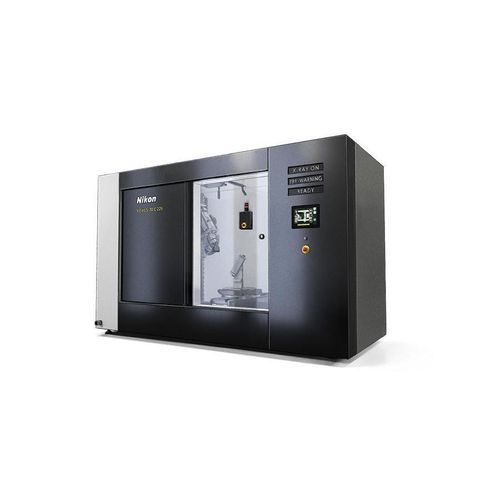

Sistema de inspección de rayos X VOXLS 30 C series

3Dtomografía digitalCT

Resumen Los sistemas de inspección por rayos X y TC de la serie VOXLS 30 Nikon ofrecen estabilidad mecánica de nivel metrológico en un formato compatible con producción. Disponibles en 225 kV, 320 kV y 450 kV, permiten inspeccionar materiales de baja a alta densidad y son adecuados para laboratorios y líneas de producción automatizadas.

Capacidades principales

• Preparado para automatización: autoloaders/integración robótica, puertas de transferencia rápida e interfaz Nikon Automation OPC UA para conectividad de taller y pruebas repetibles sin dependencia del operario.
• Opciones de fuente múltiples: configuraciones 225 kV, 320 kV y 450 kV (objetivos microfoco rotativo o de reflexión según modelo) para ajustar la penetración a tamaño y densidad de la pieza.
• Mecánica de grado metrológico: manipulador con base de granito, columnas de acero rígido, motores de precisión y codificadores lineales para estabilidad mecánica y térmica y resultados repetibles.
• FID motorizado: ajuste submilimétrico para optimizar flujo de fotones, aumento y tiempos de escaneo.
• Visibilidad y seguridad del operario: puerta exterior de vidrio de 1,3 m con interbloqueo del manipulador y cámaras internas para posicionamiento seguro con puertas protegidas cerradas.

Envolvente de escaneado y mejoras de resolución

• Modos de adquisición avanzados (X.Tend Helical CT, Panel Shift, Pixel Split CT, Offset.CT) para escanear piezas altas, anchas o irregulares y aumentar la resolución efectiva cuando se requiera.
• Panel Shift y Offset.CT permiten escanear objetos más anchos que el detector o alcanzar mayor resolución en piezas anchas.
• X.Tend Helical CT posibilita escanear objetos altos en una sola adquisición, reduciendo artefactos de haz cónico y de unión.

Funciones clave / puntos destacados

• Tres variantes de modelo: VOXLS 30 C 225 / 30 C 320 / 30 C 450 con energías 225/320/450 kV.
• Opción Rotating.Target 2.0 225 kV para mayor densidad de potencia y escaneos más rápidos con SNR mejorado; refrigeración avanzada para operación continua a alta potencia.
• FID motorizado para desarrollo de técnicas y optimización de flujo y aumento.
• Manipulador en granito y codificadores de precisión para repetibilidad y precisión metrológica.
• Interfaces de automatización y puertas de transferencia rápida para integración en producción de alto rendimiento.

Aplicaciones industriales

• Automoción: piezas de motor fundidas, componentes electrónicos, piezas de dirección.
• Baterías: inspección desde celdas hasta paquetes completos y análisis de fallos.
• Aeroespacial y defensa: análisis de tendencias e inspecciones conformes a normativas.
• Metales y fabricación aditiva: porosidad, detección de defectos y control dimensional.
• Dispositivos médicos: inspección de componentes regulados con alta exigencia dimensional.
• Electrónica: inspección BGA, grietas en cables de unión, análisis multicapa de PCB.
• Investigación y academia: materiales, fósiles, testigos y aplicaciones en ciencias de la vida.

Especificaciones técnicas

• Nombre de la serie: VOXLS 30 Series (Nikon)
• Opciones de energía de fuente: 225 kV, 320 kV, 450 kV
• VOXLS 30 C 225: 225 kV Rotating.Target 2.0 o objetivo microfoco de reflexión 225 kV; detector de panel plano; vol. máx. escaneo: Ø 620 mm × H 1025 mm; masa máxima muestra (carga central): 50 kg; masa sistema: ~6.950 kg.
• VOXLS 30 C 320: objetivo microfoco de reflexión 320 kV; funcionalidad Penta Source disponible; detector de panel plano; vol. máx.: Ø 610 mm × H 1050 mm; masa máxima muestra: 100 kg; masa sistema: ~10.350 kg.
• VOXLS 30 C 450: 450 kV rotativo o reflexión microfoco; detector de panel plano; Nikon CLDA disponible; vol. máx.: Ø 610 mm × H 1050 mm; masa máxima muestra: 100 kg; masa sistema: ~10.350 kg.
• Plataforma mecánica: manipulador base granito, columnas acero rígido, motores de precisión y codificadores lineales.
• Modos de escaneo: Offset.CT, Panel Shift, Pixel Split CT, X.Tend Helical CT.
• Interfaz de automatización: Nikon Automation OPC UA Interface.
• Seguridad: puerta exterior de vidrio 1,3 m con interbloqueo, cámaras internas, puertas de transferencia rápida.
• Opciones: Rotating.Target 2.0, CLDA (450 kV), Penta Source (320 kV) y complementos de detector/procesado de imagen.
