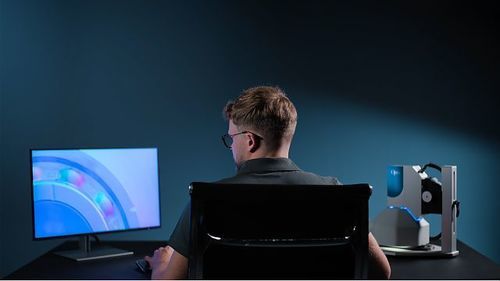

Sensor de visión inteligente solino®

de colorpara detección de fallospara la detección óptica

Resumen
solino® transforma el control de calidad superficial al permitir una monitorización continua y automatizada en un amplio campo de visión mediante Reflectance Transformation Imaging (RTI). El sensor captura la apariencia visual de los materiales mediante detección óptica basada en BRDF y algoritmos computacionales, identificando anomalías más allá de la percepción humana y funcionando de forma fiable con la iluminación típica de planta.

Capacidades clave

• Digitalizar la impresión visual de cualquier superficie
• Asignar una huella digital única (firma óptica BRDF) a cada muestra
• Sensor de imagen computacional que integra hardware y software
• Instalación Plug & Play, operativo en minutos
• Evaluación estadística y reproducible para inspección por lotes
• Eliminar reflejos especulares, incluso en metales brillantes
• Predecir fallos de producto mediante correlación IA de datos BRDF

Atributos de superficie medidos / derivados

• Color, ondulación y rugosidad
• Reflectividad e inclinación local
• Indicadores de tensión superficial y anomalías de microestructura

Cómo funciona solino®

• Adquisición de imágenes: configuración de estereofotometría captura múltiples imágenes de la misma superficie usando 64 LED calibrados en posiciones e intensidades conocidas.
• Cálculo de imágenes basadas en BRDF: a partir del conjunto de 64 imágenes, solino genera imágenes específicas que revelan nueva información visual y eliminan reflejos irrelevantes; cada imagen aísla características particulares (brillo, textura, estructura).
• Extracción de datos BRDF: capturas y calibraciones consistentes proporcionan información BRDF completa como base de datos fiable para análisis IA.
• Visualización y análisis de anomalías: se generan imágenes particulares computacionales (CPI) limpias, repetibles e interpretables para mapas de calor de anomalías y procesamiento IA.

Software e integración
solinoStudio configura y ejecuta la adquisición de imágenes y la generación de CPI. El Studio Playground permite adquisición manual y vista previa, guardando ajustes en archivos de proyecto para capturas y procesos por lotes consistentes. Imaging Modules SDK y solino CPI SDK están disponibles para integración en software del cliente. El sistema soporta interfaces industriales estándar (E/S, Ethernet/IP, OPC UA) y puede alimentar inspecciones impulsadas por IA y sistemas MES/QMS.

Opciones de producto — Campo de visión
Tamaños de captura disponibles: 10 x 10 mm, 25 x 25 mm, 50 x 50 mm. Hoja técnica disponible para especificaciones detalladas y rendimiento óptico.

Aplicaciones y ejemplos
Ejemplos típicos: componentes electrónicos, piezas metálicas, PCBs, monedas, cristales, cuero y otras superficies que requieren inspección automática y detección predictiva de anomalías.

Especificaciones técnicas

• Nombre del producto: solino® (sensor RTI de imagen computacional)
• Principio óptico: medición BRDF (Bidirectional Reflection Distribution Function)
• Iluminación: 64 LED blancos dispuestos en una cúpula calibrada
• Salidas medidas: color, ondulación, rugosidad, reflectividad, inclinación, indicadores de tensión superficial, anomalías de microestructura
• Rango de tamaño de muestra: diseñado para muestras entre 10 x 10 mm y 50 x 50 mm (según opción de FOV)
• Opciones de campo de visión: 10 x 10 mm; 25 x 25 mm; 50 x 50 mm
• Software: solinoStudio (visualización en vivo, vista previa CPI, archivos de proyecto, procesamiento por lotes)
• SDKs: Imaging Modules SDK y solino CPI SDK para integración
• Interfaces industriales: E/S, Ethernet/IP, OPC UA (para automatización en línea y registro MES/QMS)
• Procesamiento de imágenes: generación de CPI y >200 algoritmos de análisis/evaluación disponibles en el entorno Studio
• Tiempo de procesamiento típico: depende del hardware del PC; puede ser inferior a 5 segundos por captura en sistemas adecuados
• Casos de uso: inspección automática de superficies, detección de anomalías, control predictivo de calidad impulsado por IA
