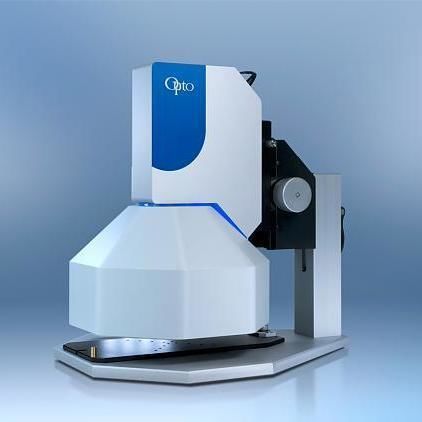

Sistema visual de control de calidad solino® RTI

Resumen del producto
El sensor solino RTI es un sistema de inspección por imagen computacional basado en BRDF, diseñado para detectar microdefectos e irregularidades de superficie en monedas, medallas y acabados reflectantes de metales preciosos. Adquiere una secuencia de imágenes con diferentes ángulos de iluminación y reconstruye la información de reflectancia para revelar anomalías sutiles.

Tareas del cliente

• Inspeccionar superficies de monedas y medallas tras el acuñado
• Detectar estructuras grabadas, letras y microdetalles
• Analizar acabados reflectantes de metales preciosos en busca de inconsistencias
• Verificar características de seguridad y autenticidad
• Identificar contaminación superficial, micro-rayas o daños mecánicos

Retos de inspección

• Acabados metálicos altamente reflectantes (oro, plata) que generan reflexiones direccionales fuertes
• Estructuras micrograbadas complejas y texturas radiales finas
• Micro-rayas, abolladuras o partículas difíciles de mostrar con iluminación fija
• Resultados inconsistentes con cámaras estándar que usan iluminación estática

Principio tecnológico
El sensor solino RTI emplea imagen computacional basada en BRDF y captura por fotometría estereoscópica para reconstruir la reflectancia de la superficie y resaltar la microtopografía. Se utilizan múltiples direcciones de iluminación para calcular mapas de reflectancia y destacar anomalías no visibles en imágenes únicas.

• Cúpula de iluminación con 64 LEDs multidireccionales
• Adquisición de imágenes por fotometría estereoscópica
• Reconstrucción de superficie basada en reflectancia (BRDF)
• Mejoras computacionales para la detección de defectos

Aplicación

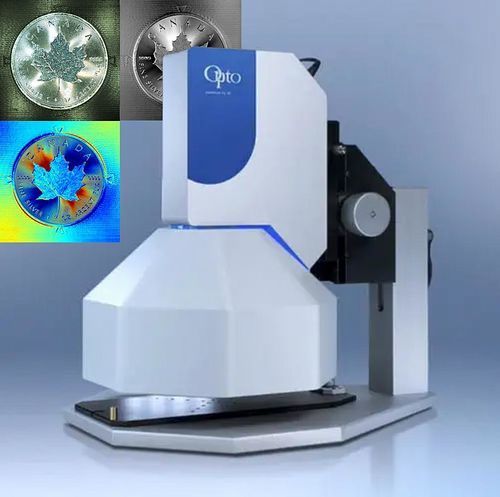

El sensor solino 50×50 está pensado para inspección en línea o fuera de línea después del acuñado y durante el control de calidad final. Objetivos típicos:

• Grabados y relieves en monedas y medallas
• Texturas radiales finas y patrones decorativos
• Letra, microestructuras y elementos de seguridad
• Acabados reflectantes y uniformidad del chapado
• Contaminación de superficie, marcas de manipulación o daños por herramienta

Beneficios tecnológicos
La iluminación multidireccional controlada junto con el procesamiento computacional aumenta la visibilidad de las anomalías de superficie y aporta métricas de inspección repetibles para el control de producción.

• Revela micro-rayas, abolladuras y partículas
• Destaca irregularidades en detalles grabados
• Mejora la detección en acabados altamente reflectantes
• Permite resultados consistentes frente a la iluminación fija

Arquitectura de la solución y componentes
La solución de inspección integra hardware y software para facilitar la integración en líneas de producción y bancos de prueba.

• sensor solino RTI (factor de forma compacto)
• Cúpula de iluminación integrada con 64 LEDs multidireccionales
• Cámara industrial de alta resolución de 20 MP
• Software solinoStudio para adquisición por lotes y procesamiento

Flujo de inspección

• Colocar la pieza bajo el sensor solino (en línea o de banco)
• Capturar una serie de imágenes bajo múltiples direcciones de iluminación
• Los algoritmos reconstruyen la reflectancia y la topografía de la superficie
• solinoStudio realiza adquisición, procesamiento e informes por lotes

Conclusión
El sensor solino RTI combina iluminación multidireccional controlada con imagen computacional basada en BRDF para revelar estructuras de superficie difíciles de detectar con cámaras de luz fija, permitiendo una inspección fiable de monedas, piezas grabadas y productos en metales preciosos.

Especificaciones técnicas

• Número de artículo: 100-SO-50-MAN-001 (solino 50×50 - Viewer - Stand)
• Familia / serie: solino® RTI sensor
• Iluminación: cúpula integrada con 64 LEDs multidireccionales
• Imágenes: captura por fotometría estereoscópica, reconstrucción de superficie basada en reflectancia (BRDF)
• Cámara: cámara industrial de alta resolución de 20 MP
• Software: solinoStudio para inspección, adquisición por lotes y procesamiento
• Capacidad de captura: serie de imágenes bajo 64 direcciones de iluminación
• Diseño: sensor compacto para integración en máquinas de producción y bancos de ensayo
• Aplicaciones principales: monedas acuñadas, medallas, microestructuras grabadas, acabados reflectantes en metales preciosos, detección de contaminación
• Procesamiento de imágenes: mejora computacional de defectos; procesamiento adicional y opciones de IA disponibles bajo petición
