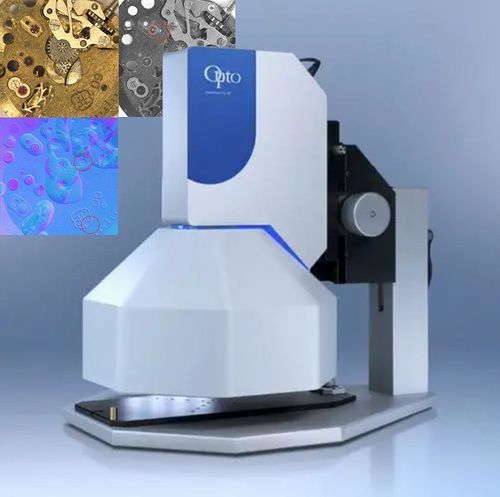

Sensor óptico de luz solino®

de formade superficiepara máquina de medición tridimensional

Watch Movement Anomaly Opto solino® RTI sensor
100-SO-10-MAN-001 / AN_SO_WM_26-05

Descripción general
El sensor solino® RTI de Opto revela estructuras superficiales y anomalías en componentes de movimientos de relojería de precisión mediante imagen computacional basada en BRDF y reconstrucción por estereoscopia fotométrica. El sistema captura imágenes con múltiples ángulos de iluminación y reconstruye información de reflectancia para resaltar defectos a escala micrométrica con alto contraste.

Tarea del cliente

• Inspeccionar componentes de movimientos ensamblados con superficies metálicas pulidas o decoradas
• Detectar defectos de superficie en etapas tempranas de producción para asegurar funcionalidad, fiabilidad y valor percibido
• Piezas típicas inspeccionadas: ruedas y piñones, puentes y platinas, tornillos y cabezas de tornillo, cojinetes de rubí, acabados decorativos

Desafíos de inspección

• Superficies metálicas altamente reflectantes
• Componentes muy pequeños con geometrías complejas
• Acabados decorativos que cambian de aspecto según la iluminación
• Rayas, abolladuras o rebabas a escala micrométrica
• Partículas, contaminación o defectos de recubrimiento dentro del movimiento

Principio tecnológico
El sensor solino® RTI combina iluminación multi-direccional en cúpula LED con imagen computacional basada en BRDF. El sistema captura una secuencia de imágenes bajo 64 direcciones de iluminación controladas y reconstruye la información de reflectancia para revelar topografía sutil y variaciones de textura en milisegundos.

Elementos clave

• 64 LEDs multi-direccionales integrados en una cúpula
• Adquisición de imágenes por estereoscopia fotométrica
• Reconstrucción de superficie basada en reflectancia (BRDF)
• Mejora computacional y visualización de defectos

Aplicación
solino® 10x10 está diseñado para la inspección automatizada de movimientos de relojes ensamblados. Objetivos típicos: ruedas, piñones, superficies de puentes y platinas, cabezas de tornillo, acabados decorativos y superficies de contacto entre piezas móviles. La captura bajo 64 direcciones de iluminación hace visibles pequeños defectos con alto contraste para su análisis automatizado.

Arquitectura de la solución — software y hardware
La solución de inspección integra hardware y software en un paquete compacto:

• Sensor solino® RTI con cúpula de iluminación integrada
• 64 LEDs para iluminación multi-direccional controlada
• Cámara industrial de alta resolución 20MP
• Software solinoStudio para adquisición y procesamiento por lotes
• Factor de forma compacto para integración en líneas y máquinas de producción

Flujo de inspección

• Colocar el componente bajo el sensor solino®
• Capturar una serie de imágenes bajo múltiples direcciones de iluminación
• Reconstruir la información de reflectancia con algoritmos BRDF/estereoscopia fotométrica
• Usar solinoStudio para procesamiento por lotes, mejora de defectos y análisis

Beneficios tecnológicos

• Mejor visibilidad de rayas, abolladuras, rebabas y desviaciones de textura
• Detección de cambios de rugosidad y ondulación
• Identificación de defectos de recubrimiento, contaminación y residuos
• Datos fiables para clasificación automatizada de defectos

Conclusión
El sensor solino® RTI combina iluminación multi-direccional controlada e imagen computacional para revelar estructuras superficiales difíciles de detectar con cámaras convencionales, permitiendo una inspección automatizada fiable de componentes relojeros de precisión y apoyando el control de calidad en producción.

Especificaciones técnicas

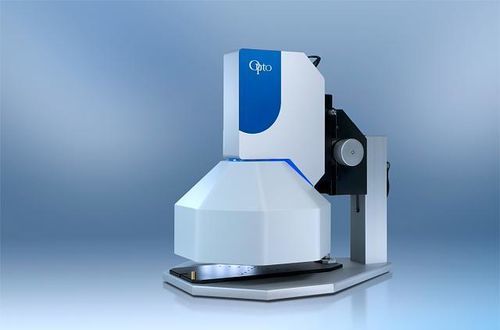

• Modelo: solino® 10x10
• Iluminación multi-direccional: 64 LEDs (cúpula integrada)
• Principio de imagen: imagen computacional basada en BRDF / estereoscopia fotométrica
• Cámara: cámara industrial de alta resolución 20MP
• Software: solinoStudio para adquisición y procesamiento por lotes
• Procesamiento: reconstrucción de superficie basada en reflectancia y mejora computacional de defectos
• Uso típico: inspección de movimientos de relojes ensamblados (ruedas, puentes, tornillos, acabados decorativos, superficies de contacto)
• Factor de forma: diseño compacto apto para integración en líneas de producción
