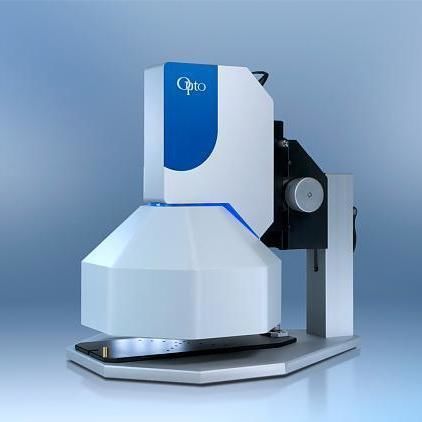

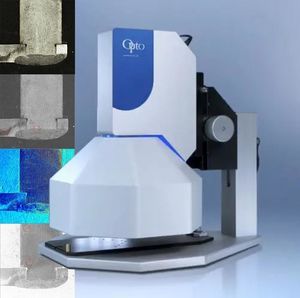

Sistema de inspección por vídeo solino® RTI

electro-ópticoLEDóptico

Tarea del cliente: Los filtros de boquilla con pasador son componentes microperforados de precisión usados en filtración, control de fluidos y dosificación. Los fabricantes requieren inspecciones fiables para verificar matrices de micro‑agujeros, geometría de orificios, estado de bordes, acabado superficial y contaminación dentro de los orificios.

Desafíos de inspección: La visión convencional tiene dificultades por las características micro‑escala repetitivas y las superficies metálicas reflectantes. Desafíos habituales:

• reflejos especulares intensos y deslumbramiento en metales pulidos o mecanizados
• centenares de pequeños orificios repetitivos que requieren detección consistente
• rebabas y defectos en los bordes de los orificios que afectan el flujo
• variaciones de profundidad y sombras dentro de los orificios según la iluminación
• partículas, residuos u obstrucciones dentro de los micro‑orificios
• variaciones en el acabado (marcas de mecanizado, diferencias de pulido) que ocultan defectos
• variabilidad de proceso en la pieza que provoca apariencias superficiales inconsistentes

Principio tecnológico: El sensor solino® RTI emplea imagen computacional basada en BRDF. En milisegundos captura 64 imágenes bajo iluminación multidireccional y reconstruye la reflectancia para revelar estructuras de superficie ocultas. Elementos clave:

• 64 LED multidireccionales (cúpula integrada)
• captura por fotometría estéreo
• reconstrucción de superficie basada en reflectancia
• realce computacional de defectos

Aplicación: El sensor solino® 50×50 inspecciona filtros de boquilla tras taladrado, mecanizado o acabado. Objetivos típicos:

• matrices de micro‑agujeros y patrones de perforación
• bordes de orificio y calidad de los agujeros
• acabado superficial de la placa del filtro
• contaminación, partículas y obstrucciones dentro de los orificios
• uniformidad estructural en la pieza

La captura con 64 direcciones de iluminación aumenta el contraste de anomalías superficiales e irregularidades estructurales.

Beneficios tecnológicos: La iluminación multidireccional controlada y la reconstrucción computacional mejoran la detección de:

• rebabas y defectos de borde alrededor de micro‑orificios
• contaminación u obstrucciones dentro de los orificios
• micro‑arañazos y marcas de mecanizado
• variaciones de rugosidad en la placa

La tecnología es especialmente eficaz en piezas metálicas reflectantes con micro‑características repetitivas.

Arquitectura de la solución: Componentes típicos:

• sensor solino® RTI con cúpula integrada de 64 LED
• cámara industrial de alta resolución 20 MP (componente del sistema)
• software solinoStudio para adquisición, reconstrucción y análisis

El sensor compacto se integra fácilmente en líneas de producción automatizadas o estaciones de inspección. Flujo típico:

• colocar el componente filtrante bajo el sensor solino®
• capturar una serie de imágenes con iluminaciones variables
• reconstruir computacionalmente la reflectancia de la superficie
• visualizar y analizar en solinoStudio

Conclusión: Al combinar iluminación multidireccional controlada con imagen computacional BRDF, el sensor solino® RTI revela estructuras y defectos micro‑escala que la visión tradicional no detecta. Permite una inspección fiable de filtros de boquilla, detección temprana de defectos y calidad consistente en aplicaciones de filtración y control de fluidos.

Especificaciones técnicas:

• Principio de imagen computacional basado en BRDF
• Captura de una serie de 64 imágenes bajo múltiples direcciones de iluminación
• 64 LED multidireccionales (cúpula integrada)
• Captura por fotometría estéreo y reconstrucción de superficie basada en reflectancia
• Realce computacional de defectos y modos de imagen CPI estructural
• Sensor típico: solino® 50×50 sensor / solino® RTI sensor
• Número de artículo en la página: 100-SO-50-MAN-001 solino® 50x50-Viewer & Stand
• Cámara industrial de alta resolución 20 MP (componente del sistema)
• Software solinoStudio para adquisición, reconstrucción y análisis
• Diseño compacto para integración en producción automatizada o estaciones de inspección
