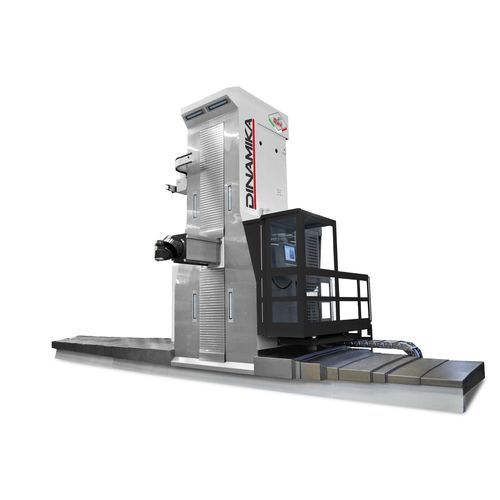

Centro de mecanizado 3 ejes DINAMIKA

5 ejes6 ejesuniversal

Resumen del producto
Centro de mecanizado de columna móvil de alta velocidad y dinámica con estructura box-in-box, diseñado para garantizar rigidez estructural, velocidad y precisión de mecanizado. Los ejes vertical y transversal montan husillos de bolas de precisión; el movimiento del eje longitudinal se realiza mediante un doble grupo motorreductor refrigerado por agua. Columna, bancada y carro están sobredimensionados y nervados con estructuras simétricas para asegurar un comportamiento constante frente a cambios térmicos y fuerzas de corte.

Características clave

• Estructura box-in-box para alta rigidez estructural
• Columna móvil (máquina con columna móvil sobre suelo)
• Husillos de bolas de precisión en ejes vertical y transversal
• Doble grupo motorreductor refrigerado por agua para el eje longitudinal
• Columna-bancada-carro sobredimensionados, nervados y simétricos
• Plataforma cerrada integrada y desacoplada en la columna para visibilidad del operario y protección frente a virutas y refrigerante
• Amplia gama de configuraciones: cabezales de fresado, recorridos, mesas, paletizado
• Soluciones multitarea torneado/fresado: mesas rotativas, mesas basculantes, escuadras, cubos de amarre y múltiples configuraciones de área de trabajo
• Posibilidad de integración de automatización
• Termoestabilización del área de trabajo disponible bajo demanda

Aplicaciones

• Aeroespacial
• Moldes y matrices
• Ingeniería general
• Generación de energía
• Automoción
• Espacio

Recorridos de ejes (ejemplos)
Eje longitudinal: 4.500 ÷ 20.500 mm • 177.17 ÷ 807.09 In
Eje transversal: 1.600 ÷ 1.800 mm • 62.99 ÷ 70.87 In
Eje vertical: 2.600 ÷ 4.100 mm • 102.36 ÷ 161.41 In

Avances
0 ÷ 30.000 mm/1' • 0 ÷ 1.181.10 In/1'

Husillo
Hasta 60 kW • 1.070 Nm • hasta 22.000 rpm
Taper de husillo disponibles: HSK-63A • ISO40 • HSK-100A • ISO50

Multitarea / Cabezales disponibles (ejemplos)
El área de trabajo y la configuración de cabezales son altamente personalizables. Ejemplos de cabezales y datos de rendimiento incluidos:

• TPM — cabezal recto alargado: par hasta 1.120 Nm; potencia hasta 60 kW; velocidad hasta 5.000 rpm; taper ISO50
• TPS — cabezal angular alargado: par hasta 200 Nm; potencia hasta 15 kW; velocidad hasta 4.000 rpm; taper ISO40
• TMT — cabezal universal con motores de par: ejemplos ~1.120 Nm / potencia hasta 60 kW / velocidad hasta 5.000 rpm; variantes con 280 Nm / 63 kW / velocidad hasta 10.000 rpm; tapers ISO50 / HSK-100A
• TWE — cabezal birotativo con motor-husillo: par ejemplo 190 Nm; potencia hasta 60 kW; velocidad hasta 18.000 rpm; tapers HSK-63A / HSK-100A
• TET — cabezal universal con posicionamiento continuo y motor-husillo (diversas combinaciones par/potencia/velocidad)
• Cabezales de horquilla y otros basados en motomandrino para necesidades multitarea específicas

Estructura y estabilidad térmica
El diseño box-in-box y las estructuras nervadas y simétricas garantizan rigidez y un comportamiento térmico constante bajo cargas de mecanizado. El eje longitudinal está impulsado por un doble motorreductor refrigerado por agua; los ejes vertical y transversal utilizan husillos de bolas de precisión. Termoestabilización del área de trabajo disponible bajo demanda.

Área de trabajo y seguridad del operario
Plataforma cerrada integrada y desacoplada de la columna para minimizar vibraciones; ofrece buena visibilidad y protección frente a virutas y refrigerante, manteniendo la seguridad del operario.

Personalización y automatización
Área de trabajo totalmente personalizable (mesas, palets, dispositivos de sujeción); integración de automatización posible.

Especificaciones técnicas

• Denominación comercial: DINAMIKA
• Tipo de máquina: centro de mecanizado con columna móvil (floor-type moving column)
• Estructura: box-in-box; columna-bancada-carro simétricos y nervados
• Recorrido longitudinal: 4.500 ÷ 20.500 mm (177.17 ÷ 807.09 In)
• Recorrido transversal: 1.600 ÷ 1.800 mm (62.99 ÷ 70.87 In)
• Recorrido vertical: 2.600 ÷ 4.100 mm (102.36 ÷ 161.41 In)
• Avances: 0 ÷ 30.000 mm/1'
• Husillo (ejemplos): hasta 60 kW • hasta 22.000 rpm • 1.070 Nm
• Tapers de husillo: HSK-63A, ISO40, HSK-100A, ISO50
• Sistemas de accionamiento: husillos de bolas de precisión (vertical/transversal), doble motorreductor refrigerado por agua (longitudinal)
• Capacidad multitarea: soluciones torneado/fresado, múltiples tipos de cabezal (TPM, TPS, TMT, TWE, TET, etc.)
• Automatización: soportada
• Opción: termoestabilización del área de trabajo
• Área de trabajo: configurable con mesas rotativas/basculantes, escuadras, cubos y múltiples disposiciones
