Centro de mecanizado 3 ejes FORMULA
5 ejes6 ejesuniversal

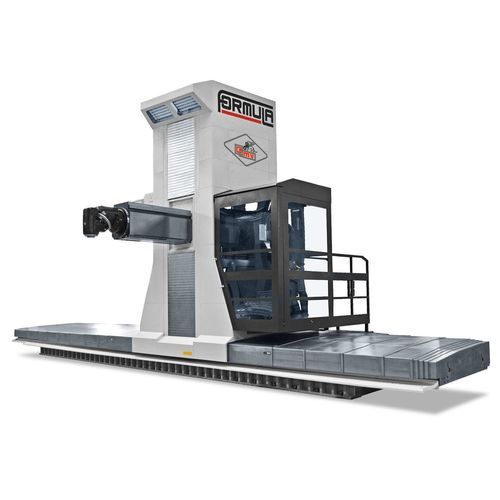

Centro de mecanizado 3 ejes - FORMULA - Parpas - 5 ejes / 6 ejes / universal
Centro de mecanizado 3 ejes - FORMULA - Parpas - 5 ejes / 6 ejes / universal
Centro de mecanizado 3 ejes - FORMULA - Parpas - 5 ejes / 6 ejes / universal - imagen - 2
Centro de mecanizado 3 ejes - FORMULA - Parpas - 5 ejes / 6 ejes / universal - imagen - 3
Centro de mecanizado 3 ejes - FORMULA - Parpas - 5 ejes / 6 ejes / universal - imagen - 4
Centro de mecanizado 3 ejes - FORMULA - Parpas - 5 ejes / 6 ejes / universal - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
3 ejes, 5 ejes, 6 ejes
Orientación del husillo
universal
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para hierro fundido, para compuestos
Estructura
de columna móvil, con mesa rotativa abatible, con mesa rotativa, con mesa giratoria inclinada
Nariz del husillo
HSK A-63, ISO 5, ISO 40, HSK-100-A
Otra función
de fresado, de torneado
Aplicaciones
para piezas de gran tamaño, para trabajos pesados, para la industria del automóvil, para la industria aeroespacial, para hileras, para la aeronáutica, para mecanizado pesado, para la industria del molde, para la industria del aluminio, para turbina de gas, para cargas pesadas, para la industria del acero, para rotores de generadores, para titanio, para la industria aeronáutica
Otras características
de alta velocidad, de alta eficacia, de alta productividad, de alta precisión, con gran velocidad de avance, de gran rigidez, de alta potencia
Carrera X

Mín.: 4.500 mm
(177,17 in)

Máx.: 20.500 mm
(807,09 in)

Carrera Y

1.600 mm
(62,99 in)

Carrera Z

Mín.: 2.100 mm
(82,68 in)

Máx.: 3.600 mm
(141,73 in)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 22.000 rpm
(138.230 rad.min-1)

Potencia

Mín.: 0 kW
(0 hp)

Máx.: 60 kW
(81,58 hp)

Descripción

Resumen
Centro de trabajo de columna móvil diseñado para alta dinámica y estabilidad dimensional a largo plazo. FORMULA combina una estructura termoestabilizada con la tecnología exclusiva TTM para asegurar movimientos de ejes fluidos y precisión constante en mecanizados de alta velocidad.

Características principales
  • Estructura termoestabilizada con termostatización activa de los conjuntos para mantener la estabilidad dimensional en ciclos prolongados y en entornos térmicamente inestables.
  • Ejes vertical y transversal equipados con husillos de bolas de recirculación de precisión.
  • Movimiento del eje longitudinal realizado con doble motor torque.
  • Columna, carro y bancada sobredimensionados y nervados; estructuras simétricas para constancia de comportamiento independientemente de las variaciones de temperatura y las solicitaciones de mecanizado.
  • Superficie de apoyo de la pieza totalmente personalizable; posibilidad de instalar mesas giratorias, roto-basculantes, útiles, cubos de sujeción y configuraciones con varias zonas de trabajo bajo petición.
  • Plataforma cerrada integrada acoplada a la columna y desacoplada para ausencia de vibraciones, excelente visibilidad del área de trabajo y protección contra virutas y refrigerante.
  • Amplia selección de cabezales y accesorios; posibilidad de configuración multitarea y soluciones torno/fresado.
  • Opción de paletización.

Aplicaciones
  • Aeroespacial
  • Ingeniería general
  • Generación de energía
  • Automoción
  • Moldes y mecanizados estructurales de alta precisión

Configuraciones de husillo y cabezales
Husillo: hasta 60 kW • 1.070 Nm • 22.000 rpm
Conos de husillo disponibles: HSK-63A • ISO40 • HSK-100A • ISO50

Tipos de cabezales / opciones multitarea (selección)
  • TPM — Cabezal extensor de husillo (parámetros indicativos: par hasta 1.120 Nm, potencia hasta 60 kW, velocidad hasta 5.000 rpm)
  • TUBE — Cabezal birotativo con motor-husillo (parámetros indicativos: par hasta 190 Nm, potencia hasta 47 kW, velocidad hasta 18.000 rpm)
  • TWE — Cabezal en horquilla con motor-husillo (parámetros indicativos: par hasta 280 Nm, potencia hasta 63 kW, velocidad hasta 10.000 rpm)
  • TET — Cabezal universal continuo de posicionamiento con motor-husillo
  • TMT — Cabezal universal con motores torque
  • TPS — Cabezal de ángulo prolongado

Documentación
Folleto disponible a petición (botón Folleto en la página de producto).

Notas técnicas adicionales
Los ejes y componentes mecánicos están dimensionados para garantizar rigidez y precisión incluso en mecanizados de alta dinámica; la columna, el carro y la bancada se realizan en configuración box-in-box para mayor robustez. Amplia gama de accesorios y posibilidad de personalizar la superficie de apoyo de la pieza y la configuración de trabajo (zonas múltiples, paletización, sujeciones diversas).
