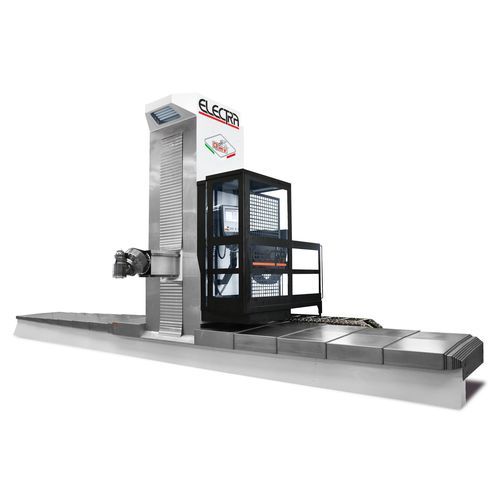

Centro de mecanizado 3 ejes ELECTRA

5 ejes6 ejesuniversal

Descripción
ELECTRA es un centro de trabajo de montante móvil con estructura box-in-box diseñado para ofrecer versatilidad operativa y accesibilidad, con posibilidad de configuraciones multi-zona. Los ejes vertical y transversal están equipados con tornillos de bolas de recirculación de precisión. El movimiento longitudinal se realiza mediante un doble grupo motor-reductor refrigerado por agua. El montante, la bancada y el carro están sobredimensionados y nervados; las estructuras simétricas aseguran un comportamiento térmico constante y repetibilidad en condiciones de trabajo. La mesa de la pieza es totalmente personalizable.

Características operativas y configuraciones
Se pueden instalar mesas giratorias, unidades roto-basculantes, utillajes y cubos de amarre; bajo pedido la máquina puede configurarse para varias zonas de trabajo. La plataforma cerrada integrada en el montante está desacoplada (reducción de vibraciones), ofreciendo buena visibilidad del área de trabajo y protección frente a virutas y refrigerante. Ideal para mecanizados 3 y 5 ejes donde se requieren repetibilidad, fiabilidad y prestaciones estables en el tiempo, aplicable a sectores como aerospace, ingeniería general, automoción, moldes y mecanizados estructurales de alta precisión.

Aplicaciones

• Automotive
• Aviation
• General engineering
• Power generation
• Space

Cabezas y soluciones multitarea (ejemplos)

• TMT – Cabeza universal con motores de par: configuración ejemplo hasta 750 Nm, hasta 47 kW; consultar ficha técnica para velocidades.
• TUBE – Cabeza birotativa con motoeje: valores de ejemplo variables (p.ej. 190 Nm, 47 kW, hasta 18.000 rpm en algunas configuraciones).
• TWE – Cabeza tipo horquilla con motoeje: ejemplo (p.ej. 280 Nm, 63 kW, hasta 10.000 rpm).
• TET – Cabeza universal de posicionamiento continuo con motoeje (p.ej. 980 Nm, 60 kW, 5.000 rpm en algunas configuraciones).
• TPS/TPM – Cabezas angulares/extensores y prolongadores de husillo: soluciones para mecanizados específicos y alcances extendidos; potencias, pares y velocidades variables según la cabeza elegida.

Documentación
Folleto del producto disponible a petición (sin enlace en la descripción).

Características técnicas / especificaciones

• Tipo: centro de trabajo de montante móvil, estructura box-in-box.
• Ejes: ejes vertical y transversal con tornillos de bolas de recirculación de precisión.
• Eje longitudinal: doble grupo motor-reductor refrigerado por agua.
• Montante/bancada/carro: dimensionados y nervados; estructuras simétricas para comportamiento térmico constante.
• Placa porta pieza: totalmente personalizable; posibilidad de mesas giratorias, unidades roto-basculantes, utillajes y cubos de amarre.
• Plataforma: plataforma cerrada integrada en el montante, desacoplada (reducción de vibraciones), protección contra virutas y refrigerante, buena visibilidad del área de trabajo.
• Configuraciones: posible multi-zona de trabajo y soluciones multitarea (amplia elección de cabezas y accesorios).
• Carrera longitudinal: 4.000–16.000 mm (rango indicativo según configuraciones).
• Carrera transversal: 1.400–1.600 mm (rango indicativo).
• Carrera vertical: 2.100–2.600 mm (rango indicativo).
• Avances: 0–30.000 mm/min (valor ilustrativo en las fichas técnicas).
• Husillo (ejemplo de referencia): hasta 50 kW • 750 Nm • 22.000 rpm (tipologías y tamaños variables según configuración).
• Conos de husillo disponibles: HSK-63A, ISO40, HSK-100A, ISO50 (según cabeza y configuración).
• Apta para mecanizados 3 y 5 ejes donde se requieren repetibilidad, fiabilidad y estabilidad de prestaciones.
• Fabricante indicado: Omv.
