Centro de mecanizado 5 ejes MANTA
verticalpara aceropara aluminio

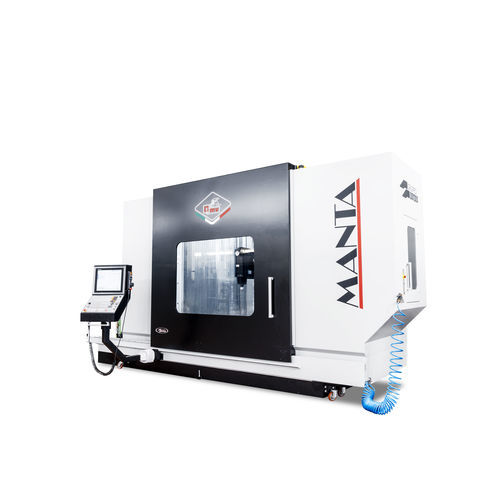

Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio - imagen - 2
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio - imagen - 3
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio - imagen - 4
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio - imagen - 5
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio - imagen - 6
Centro de mecanizado 5 ejes - MANTA - Parpas - vertical / para acero / para aluminio - imagen - 7
Añadir a mis favoritos
Añadir al comparador

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Material mecanizado
para acero, para aluminio, de aleación de aluminio, para aleación de titanio, para aleación ligera, para acero inoxidable, para hierro fundido, para compuestos
Estructura
con mesa fija, de columna móvil, con mesa rotativa
Nariz del husillo
HSK-63-A, ISO 5, ISO 40, HSK-100-A
Otra función
de fresado
Aplicaciones
para trabajos pesados, para la industria del automóvil, para la industria aeroespacial, para hileras, para mecanizado pesado, para la industria del molde
Otras características
de alta eficacia, compacto, de alta productividad, de alta precisión, de gran velocidad, de gran rigidez
Carrera X

Mín.: 2.200 mm
(86,61 in)

Máx.: 3.000 mm
(118,11 in)

Carrera Y

900 mm
(35,43 in)

Carrera Z

1.000 mm
(39,37 in)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 22.000 rpm
(138.230 rad.min-1)

Potencia

Mín.: 0 kW
(0 hp)

Máx.: 47 kW
(63,9 hp)

Velocidad de avance del eje X

Mín.: 0 mm/min
(0 in/s)

Máx.: 40.000 mm/min
(26,25 in/s)

Velocidad de avance del eje Y

Mín.: 0 mm/min
(0 in/s)

Máx.: 40.000 mm/min
(26,25 in/s)

Velocidad de avance del eje Z

Mín.: 0 mm/min
(0 in/s)

Máx.: 40.000 mm/min
(26,25 in/s)

Descripción

Descripción del producto
MANTA es un centro de mecanizado con mesa fija y columna móvil diseñado para trabajos de mecanizado precisos y personalizables con una estructura compacta. Sus estructuras box-in-box y los accionamientos por husillo de bolas de precisión proporcionan comportamiento constante ante variaciones térmicas y fuerzas de corte. El área de trabajo es configurable y la integración con una mesa giratoria permite mecanizados 5 ejes. Una amplia gama de accesorios y sistemas de sujeción facilita la adaptación al ciclo productivo.

Características clave
  • Diseño rígido de mesa fija / columna móvil
  • Ejes vertical, transversal y longitudinal con husillos de bolas de precisión
  • Columna, carro y slittone sobredimensionados y nervados para estabilidad estructural
  • Área de trabajo personalizable
  • Opción de integración con mesa giratoria para capacidad 5 ejes
  • Amplia gama de accesorios y soluciones de sujeción


Aspectos destacados del diseño
  • Cama y mesa en estructura monobloque
  • Columna / carro / slittone: construcción box-in-box
  • Diseño que permite la instalación sin cimientos
  • Ocupa un espacio mínimo en planta
  • Acceso ergonómico al área de trabajo


Aplicaciones
  • Ingeniería general
  • Componentes automotrices
  • Producción de piezas ligeras de metal
  • Moldes, matrices y utillajes


Notas funcionales adicionales
  • Diseñado para facilidad de uso y mantenimiento
  • Apto para operaciones de mecanizado de alta precisión
  • Disponible en configuraciones multitarea y con múltiples cabezales (incluida cabeza vertical con motor-husillo)


Especificaciones técnicas
  • Recorrido longitudinal (X): 2.200 • 2.600 • 3.000 mm
  • Recorrido transversal (Y): 900 mm
  • Recorrido vertical (Z): 1.000 mm
  • Avances: 0 ÷ 40.000 mm/min (según fuente)
  • Husillo: hasta 47 kW • 190 Nm • hasta 22.000 rpm
  • Opciones cono de husillo: HSK-63A • ISO40 • HSK-100A • ISO50
  • Accionamientos de ejes: husillos de bolas de precisión en X, Y y Z
  • Características estructurales: cama/mesa monobloque; columna/carros/slittone box-in-box; estructuras nervadas y simétricas para estabilidad térmica y mecánica
  • Capacidad funcional: área de trabajo configurable; opción mesa giratoria para mecanizado 5 ejes
