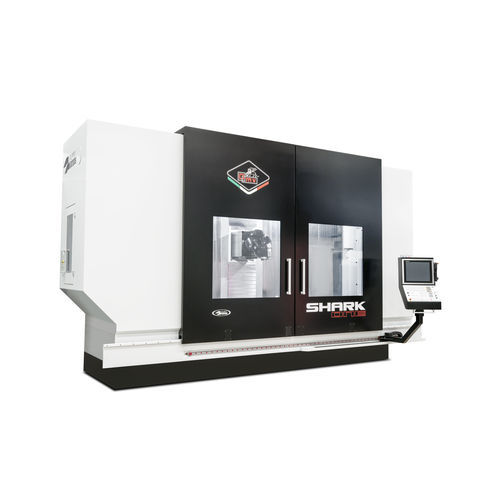

Centro de mecanizado 5 ejes SHARK ONE

universalpara aceropara aluminio

Resumen
SHARK es un centro de mecanizado de mesa fija y columna móvil con estructura box-in-box, diseñado para garantizar rigidez estructural y alta accesibilidad. Los ejes vertical y transversal están equipados con husillos de bolas de precisión; el movimiento longitudinal se realiza mediante un doble grupo motor-reductor refrigerado por agua. Columna, bancada y husillo porta-herramientas están sobredimensionados y con nervaduras; las estructuras simétricas mantienen un comportamiento consistente frente a variaciones de temperatura y fuerzas de mecanizado. El área de trabajo es totalmente personalizable.

Características clave

• Configuración mesa fija, columna móvil con estructura box-in-box.
• Cama y mesa fabricadas en una única estructura monobloque.
• Columna / bancada / carro con diseño box-in-box para mayor rigidez.
• Ejes vertical y transversal con husillos de bolas de precisión.
• Eje longitudinal accionado por un grupo motor-reductor doble refrigerado por agua.
• Capacidad fresado/torneado y posibilidad de integrar mesas rotativas en la mesa.
• Diseño preparado para automatización; posible automatización frontal y cerramiento para contención de virutas y refrigerante.
• Opción de integrar la cabina del operador directamente en la columna para mejorar visibilidad y seguridad.

Aplicaciones y configuraciones

• Soluciones multitarea para sectores como generación de energía, ingeniería general, moldes y matrices y aeroespacial.
• Áreas de trabajo personalizables: mesas rotativas, divisores, contrapunto, bloques de fijación y varias configuraciones disponibles bajo pedido.

Movimientos de la máquina / valores nominales
Eje longitudinal: 3.000 ÷ 6.000 mm — 118.11 ÷ 236.22 In
Eje transversal: 1.200 ÷ 1.400 mm — 47.24 ÷ 55.12 In
Eje vertical: 1.600 mm — 62.99 In

Husillo, avances y opciones de cono
Husillo: hasta 50 kW • 750 Nm • 22.000 rpm
Avances: 0 ÷ 30.000 mm/1` (valores según ficha)
Opciones de cono de husillo: HSK-63A • ISO40 • HSK-100A • ISO50

Cabezas disponibles / opciones multitarea

• TMT — cabeza universal con motores de par (configuración ejemplo).
• TVE — cabeza vertical con motor-husillo (configuración ejemplo).
• TET — cabeza universal con posicionamiento continuo y motor-husillo (configuración ejemplo).
• TWE — cabeza de horquilla con motor-husillo (configuración ejemplo).
• TUBE — cabeza birotativa con motor-husillo (configuración ejemplo).

Otras notas
La máquina se presenta como una solución flexible capaz de combinar operaciones de fresado y torneado e integrarse en células de producción automatizadas; personalización completa del área de trabajo y múltiples opciones de herramientas/cabezas disponibles bajo pedido.

Especificaciones técnicas

• Tipo de máquina: centro de mecanizado mesa fija, columna móvil con estructura box-in-box.
• Cama/mesa: estructura monobloque.
• Columna / bancada / carro: box-in-box, nervurados y sobredimensionados para consistencia térmica y mecánica.
• Recorrido longitudinal: 3.000 ÷ 6.000 mm (118.11 ÷ 236.22 in).
• Recorrido transversal: 1.200 ÷ 1.400 mm (47.24 ÷ 55.12 in).
• Recorrido vertical: 1.600 mm (62.99 in).
• Accionamiento longitudinal: doble grupo motor-reductor refrigerado por agua.
• Accionamientos vertical y transversal: husillos de bolas de precisión.
• Husillo: hasta 50 kW, hasta 750 Nm, hasta 22.000 rpm (valores ficha).
• Conos de husillo: HSK-63A, ISO40, HSK-100A, ISO50.
• Avances: valores indicativos 0 ÷ 30.000 mm/1` como en la ficha.
• Capacidad multitarea: configuración fresado/torneado; mesas rotativas, divisores, contrapunto y soluciones de sujeción disponibles.
• Automatización: integración de automatización frontal y completa posible; cerramiento para contención de virutas y refrigerante.
• Fabricante (según ficha): Omv.
