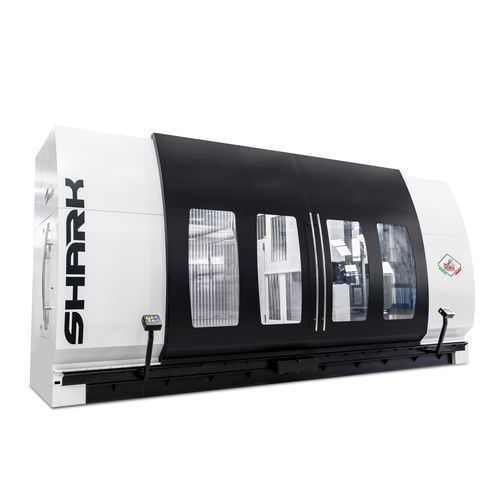

Centro de mecanizado 5 ejes SHARK

universalpara aceropara aluminio

Descripción
SHARK ONE es un centro de trabajo de columna móvil compacto con estructura box-in-box. Versión de disposición más compacta de la línea SHARK, equipado con columna móvil y mesa fija; la estructura box-in-box garantiza rigidez y precisión geométrica incluso en piezas complejas y para mecanizados hasta 5 ejes. Los ejes vertical y transversal están equipados con husillos de bolas de precisión. El movimiento del eje longitudinal se realiza con husillos de bolas de precisión o con un doble grupo motor-reductor refrigerado por agua. La columna, la guía y el carro están sobredimensionados y nervados; las estructuras son simétricas para garantizar un comportamiento constante independientemente de las variaciones térmicas y las solicitaciones de mecanizado. La mesa de apoyo de la pieza es completamente personalizable.

Características operativas y ventajas
Ideal para empresas que buscan fiabilidad y flexibilidad en espacios productivos reducidos. SHARK ONE es configurable con diferentes tipos de cabezales y equipos; está indicado para aplicaciones en mecánica general, moldes y componentes industriales. La posibilidad de integrar mesas giratorias y configurar múltiples zonas de trabajo hace que el modelo sea adecuado para la gestión optimizada de lotes variables.

Aplicaciones

• Automoción
• Ingeniería general

Documentación
Folleto disponible (ver sección de documentación en la página del producto).

Fabricante
Omv

Características / especificaciones técnicas

• Tipo de máquina: centro de trabajo de columna móvil compacto, estructura box-in-box
• Disposición: columna móvil con mesa fija
• Ejes vertical y transversal: husillos de bolas de precisión
• Eje longitudinal: husillos de bolas de precisión o doble grupo motor-reductor refrigerado por agua
• Columna/guía/carrito: elementos sobredimensionados y nervados, estructuras simétricas para estabilidad térmica y mecánica
• Mesa de apoyo: completamente personalizable
• Carrera longitudinal: 2.500 ÷ 6.000 mm
• Carrera transversal: 1.050 mm
• Carrera vertical: 1.200 mm
• Avances: 0 ÷ 40.000 mm/min (valor indicado en la página)
• Husillo (ejemplos de configuración): hasta 50 kW • 400 Nm • 22.000 rpm
• Rango de husillo / ejemplos: potencias y pares disponibles hasta 63 kW, pares hasta 400 Nm y velocidades hasta 22.000 rpm (diferentes configuraciones de cabezales)
• Conos de husillo disponibles: HSK-63A • ISO40 • HSK-100A • ISO50
• Cabezales multitarea disponibles: TMT (cabezal universal torque), TUBE (cabezal birotativo con motoeje), TWE, TET (cabezal universal de posicionamiento continuo con motoeje), TVE (cabezal vertical con motoeje) — la página muestra ejemplos de configuraciones de cabezales con valores como: par hasta 400 Nm, potencia de ejemplo hasta 30 kW, velocidad hasta 7.000 rpm; otras configuraciones muestran 190 Nm / 47 kW / 18.000 rpm; 280 Nm / 63 kW / 10.000 rpm; 280 Nm / 50 kW / 18.000 rpm (valores según documentación de cabezales)
• Configurabilidad: múltiples cabezales, mesas giratorias, varias zonas de trabajo para optimización de lotes variables
