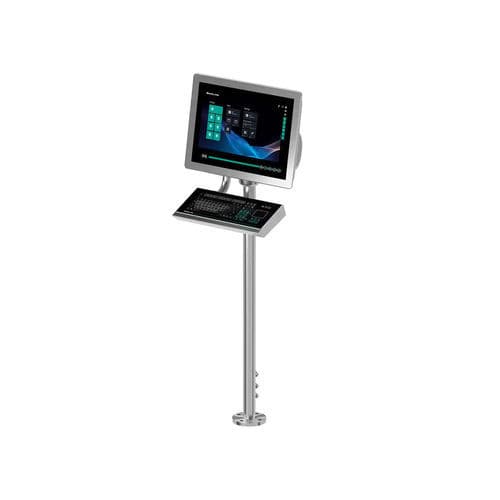

Monitor LCD RM-GXP1100-22F-*-T4*

de cristal líquidoindustrial21,5"

Descripción del producto
VisuNet GXP Remote Monitor Zona 1/21 (generación 2024, procesador Intel® Atom Elkhart Lake).

Principales ventajas

• Pantalla de 21,5" (54,61 cm)
• Formato widescreen 16:9 para adaptarse a las estaciones de ingeniería
• Solución Thin Client (con firmware VisuNet RM Shell)
• Diseño ligero
• Resolución Full HD
• Sistema completamente modular para un mantenimiento sencillo en campo
• Opciones de montaje empotrado o con marco
• Clasificación IP66 para cada componente y para el sistema completo con carcasa
• Certificado para ATEX e IECEx Zona 1/21
• Lector RFID integrado (opcional)

Descripción corta
Estación de operador (RM) diseñada como VisuNet GXP Remote Monitor para áreas peligrosas (Zona 1/21). Sistema modular con clasificación IP66 que ofrece operación como thin client, pantalla Full HD y opciones para RFID integrado e interacción táctil.

Datos técnicos (seleccionados)
Especificaciones generales:
Tipo: Remote Monitor

Hardware:
Procesador: Intel® Atom Elkhart Lake x6211E
RAM: 4 GB
Almacenamiento: 64 GByte eMMC

Alimentación:
AC: 115/230 V AC, 0,4 ... 0,7 A, 50/60 Hz
DC: 18 ... 36 V DC, 1,5 ... 3 A

Pantalla / Indicadores / Medios de operación:
Tipo de pantalla: Pantalla LCD con retroiluminación LED
Tamaño de pantalla: 54,61 cm (21,5 pulgadas)
Resolución: 1920 x 1080 píxeles (Full HD); Relación de aspecto 16:9
Profundidad de color: 24 bit (16,7 M) colores
Relación de contraste: 5000:1 (típico)
Brillo: 300 cd/m² (típico)
Ángulo de visión: 175° en todas las direcciones
Vida útil retroiluminación: 50.000 h vida media típica a 25 °C

Dispositivos de entrada:
Pantalla táctil (opcional): proyectiva capacitiva; multi-touch 10 dedos, compatible con guantes
Teclado: Teclado de membrana con distintas opciones de dispositivo señalador (ver hoja EXTA4)

Interfaces (estándar y opciones destacadas):
Estándar: 1 x Ethernet 100/1000BASE-TX (Ex e) o 1 x fibra óptica 1000BASE-SX (Multimodo) o 1 x fibra óptica 1000BASE-LX (Monomodo), 1 x USB 2.0 (Ex e; puerto de servicio), 2 x USB 1.1 (Ex i; destinado para teclado y ratón Pepperl+Fuchs), 1 x entrada de alimentación DC o AC (a través de la fuente de alimentación)
Opcional: Interface 3: interfaz lector de códigos de barras para escáneres 1-D cableados (Ex i); Interface 4: interfaz lector de códigos de barras para escáneres 2-D cableados (Ex i); Interface 5: interfaz RS-232 con suministro de energía (Ex i)
También: 1 x RS-232 (Ex e), 1 x RS-485 (Ex e), 1 x Ethernet 100/1000Base-TX (Ex e), Bluetooth v4.0 (hasta 30 m en terreno abierto, +8 dBm, 2,402 ... 2,48 GHz)

Conformidad directivas / Normas (selección):
Compatibilidad electromagnética: Directiva 2014/30/UE — EN 61326-1:2013 (ubicaciones industriales) (solo productos sin Bluetooth / sin RFID)
Equipos radio y telecomunicaciones: Directiva 2014/53/UE — EN 300 328 V2.2.2:2019; EN 301 489-1 V2.2.0:2017; EN 301 489-17 V3.2.0:2017 (productos Bluetooth únicamente). Los productos RFID y otras normas radio se indican cuando procede.
RoHS: Directiva 2011/65/UE — EN IEC 63000:2018

Software:
Sistema operativo: VisuNet RM Shell 6 (basado en Windows® 10 IoT Enterprise LTSC 2021 x64). Opcional preinstalado (sin licencia): IGEL OS 12 o IGEL OS 11 (Linux).

Condiciones ambientales:
Temperatura de funcionamiento: -20 ... 50 °C (la pantalla puede reaccionar con lentitud por debajo de 0 °C)
Temperatura de almacenamiento: -20 ... 60 °C
Humedad relativa: 93% a 40 °C, sin condensación (según EN60068-2-78)
Altitud máxima de operación: 2000 m
Resistencia a impactos: 18 choques 15 g, 11 ms en todos los ejes (IEC 60068-2-27)
Resistencia a vibraciones: 10 ... 150 Hz, +/- 0,075 mm, 1 g, 10 ciclos por eje (EN60068-2-6)

Especificaciones mecánicas:
Nivel de protección: IP66 (componentes individuales y sistema completo con carcasa)
Material (interno): Panel: aluminio anodizado (TCU, PCU, PSU), aluminio con recubrimiento en polvo (DPU)
Material (externo): Marco: acero inoxidable AISI 304 (1.4301); Carcasa del sistema H4: acero inoxidable AISI 304 (1.4301), granallado, rugosidad superficial típica Ra = 1,6 µm
Instalación: Montaje empotrado (requiere kit de montaje personalizado); montaje de panel en carcasa del sistema con marco; montaje de panel en armario con marco y kit de montaje estándar
Masa: Panel (DPU con marco, TCU, PSU DC): aprox. 23 kg; Panel (DPU con marco, TCU, PSU AC): aprox. 24 kg; Carcasa del sistema (AG-XX00): aprox. 11 kg
Dimensiones: Panel (DPU con marco, TCU, PSU DC): 625 mm x 459 mm x 120 mm; Panel (DPU con marco, TCU, PSU AC): 625 mm x 459 mm x 137 mm; Panel con carcasa del sistema: 625 mm x 459 mm x 173 mm; Dimensiones de corte panel: 583 mm x 417 mm (superficie de instalación)
Nota: * ver placa de características: alternativa 2021, el procesador no puede seleccionarse

Datos para uso en áreas peligrosas:
Certificado UE de examen tipo: BVS 17 ATEX E 036 X
Marcado: II 2G Ex eb q ib [ib] IIC T4 Gb / [exsign] II 2D Ex tb [ib] IIIC T85°C Db
Conformidad directiva para áreas peligrosas: Directiva 2014/34/UE — EN IEC 60079-0:2018; EN 60079-5:2015; EN IEC 60079-7:2015+A1:2018; EN 60079-11:2012; EN 60079-31:2014

Aprobaciones internacionales (selección)
Certificado IECEx: IECEx BVS 17.0029X
Marcado IECEx: Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
Normas (IECEx): IEC 60079-0:2017; IEC 60079-5:2015; IEC 60079-7:2017; IEC 60079-11:2011; IEC 60079-31:2013

Características / especificaciones técnicas

• Familia de producto: VisuNet GXP Remote Monitor (RM)
• Modelo: RM-GXP1100-22F-*-T4*
• Pantalla: 21,5" / Full HD / 300 cd/m²
• CPU: Intel® Atom Elkhart Lake x6211E
• Memoria: 4 GB
• Almacenamiento: 64 GB eMMC
• Alimentación: 115/230 V AC o 18-36 V DC
• Interfaces: Ethernet (cobre/fibra), USB, RS-232/RS-485 (opcional), interfaces para código de barras (opcional), Bluetooth
• Protección: IP66 (componentes y carcasa del sistema)
• Conformidad: ATEX / IECEx Zona 1/21 certificado; diversas normas EMC y radio
• Temperatura de funcionamiento: -20 ... 50 °C
• Peso (panel): aprox. 23–24 kg; carcasa del sistema aprox. 11 kg
