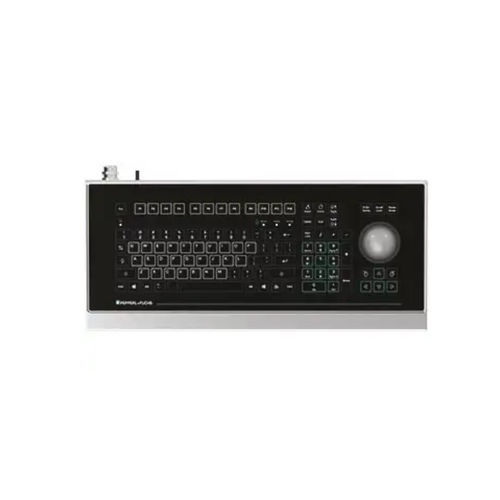

Teclado empotrable EXTA4-*1-**-K8*

de membrana105 teclascon trackball

Descripción del producto
Teclado Ex i con trackball óptico

Principales ventajas

• Grado de protección: IP66
• Carcasa de acero inoxidable (opción: aluminio anodizado / lámina de poliéster)
• Variantes de distribución nacional disponibles: US international, alemán, francés
• Teclado compatible con PC con 105 teclas de recorrido corto
• Diseñado para uso en áreas con peligro de explosión Zona 1/21 y Zona 2/22
• Interfaz USB con cable USB
• Listado UL para EE. UU. y Canadá

Datos técnicos de EXTA4-*1-**-K8* (Generación 2024)
Especificaciones generales:
Tipo: Teclado con trackball óptico
Componentes compatibles: SK-PC-Z1D1-UU1-10-HS y SK-PC-D2-UU1-10-HS

Alimentación
Tensión nominal: Ex i, a través de la línea de datos

Indicadores / medios de operación
Teclado: 105 teclas de recorrido corto; Distribuciones: US international, alemán, francés
Trackball: Diámetro: 50 mm
Material: Resina PROX (gris metálico)

Interfaz
Tipo de interfaz: USB

Conformidad con directivas
Compatibilidad electromagnética:
Directiva 2014/30/UE: EN 61326-1:2021 (Ind loc); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Clase B)
Protección contra explosiones:
Directiva 2014/34/UE: EN IEC 60079-0:2018; EN 60079-11:2012
RoHS:
Directiva 2011/65/UE (RoHS): EN IEC 63000:2018-12

Conformidad
Grado de protección: IP66 en funcionamiento completo (dinámico) (con carcasa)

Condiciones ambientales
Temperatura ambiente: 0 ... 50 °C (32 ... 122 °F)
Temperatura de almacenamiento: -20 ... 70 °C (-4 ... 158 °F)
Humedad relativa: máx. 85 %, sin condensación

Especificaciones mecánicas
Material: Aluminio anodizado; acero inoxidable (opción de montaje F1); lámina de poliéster
Masa: 1,2 kg (sin carcasa)
Dimensiones: 502 mm x 222 mm x 66 mm
Dimensiones de corte: 450 mm x 152 mm
Longitud de cable: 5 m / 2 m / 1 m

Datos para aplicación en conexión con áreas peligrosas
Certificado de examen tipo UE: Zona 1/21: BVS 07 ATEX E 163 X; Zona 2/22: BVS 21 ATEX E 009 X
Marcado:
Zona 1/21: II 2G Ex ib IIC T4 Gb; II 2D Ex ib IIIB T135°C Db
Zona 2/22: II 3G Ex ic IIC T4 Gc; II 3D Ex ic IIIB T135°C Dc

Aprobaciones internacionales
Aprobación UL: Control drawing 116-0357E; Aprobado para: Class I Div 2, Gr A, B, C, D; T5; Class II, Div 2; Gr F, G; T5; Class III; Class I, Zone 2; Gr IIC; T5; Class II, Zone 22; Gr IIIB; T85°C; Class III, Zone 22; Gr IIIA; T85°C
Aprobación IECEx: Zona 1/21: IECEx BVS 08.0022X; Zona 2/22: IECEx BVS 08.0022X

Características / especificaciones técnicas

• Modelo: EXTA4-*1-**-K8*
• Tipo de producto: Teclado Ex i con trackball óptico
• Clase de protección: IP66 (dinámico, con carcasa)
• Carcasa: Acero inoxidable (opcional: aluminio anodizado / lámina de poliéster)
• Teclas: 105 teclas de recorrido corto (distribuciones US international, alemán, francés)
• Trackball: Ø 50 mm, resina PROX (gris metálico)
• Interfaz: USB (con cable USB)
• Dimensiones: 502 x 222 x 66 mm; Corte: 450 x 152 mm
• Masa: 1,2 kg (sin carcasa)
• Longitudes de cable disponibles: 5 m / 2 m / 1 m
• Temperatura de funcionamiento: 0 ... 50 °C; Almacenamiento: -20 ... 70 °C
• Humedad: máx. 85 %, sin condensación
• Zonas de protección contra explosiones: Zona 1/21 y Zona 2/22 (certificaciones ATEX / IECEx)
• Normas: EN 61326-1:2021, EN 61000-6-4, EN 55011:2016+A11:2020, EN IEC 60079-0, EN 60079-11, EN IEC 63000
